Tektronix　２７８４

Tektronix　２７８４　スペクトラムアナライザ　　１００Hz〜４０GHｚ

・ヤフオクでまたもやスペアナを落札した。これでスペアナは４台目である。（汗、汗。こうなれば病気だ！）
・これは４０GHｚまで見えるやつなので、ウオッチしていた。
・不具合箇所は２ｎｄ　ＬＯがロックしないとある。
・事前にいろいろ調べると、２ｎｄ　ＬＯは二つある。９．５ＧＨｚと３ＧＨｚである。リファレンスは１００ＭＨｚＯＳＣで作っている
のでレファレンス不良かもしれない。
・掲載されている写真でＣＡＬ出力を自分で見ているところがあるが、波形は出ていない。
・このＣＡＬはリファレンスから作っているので、リファレンスが発振していない？？
・いや、ロックしていないので波形が見えない？？
・９．５ＧＨｚか３ＧＨｚが発振していないのかも？
・それとも発振周波数がずれ過ぎてロックしないのかな。これ（Ｒ３３６１Ｃ）みたいに。
・なんとかなるだろう。と気合で落札してしまった。（これが一番高価）

・品物が届いたので早速しらべてみた。
・事前にダウンロードしたサービスマニュアルでは、０〜６．５ＧＨｚはＩＦが１０．０２５ＧＨｚでＬＯは９．５ＧＨｚである。
・６．３ＧＨＺ〜１２．７７５ＧＨｚはＩＦが３．５２５でＬＯが３ＧＨｚである。

・まずは周波数範囲を７ＧＨｚ〜１０ＧＨｚに設定すると、「２ｎｄ　ＬＯ　Ｎｏｔ　Ｌｏｃｋｅｄ」は出ない。
・周波数範囲を６．５ＧＨｚ以下にすると「２ｎｄ　ＬＯ　Ｎｏｔ　Ｌｏｃｋｅｄ」と表示がでる。

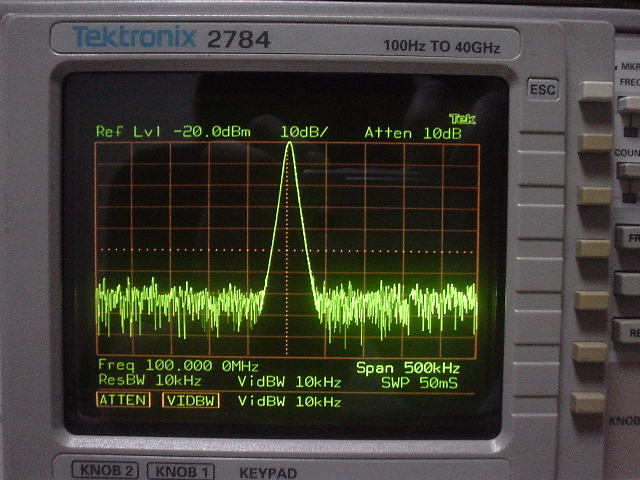

・CALの１００MHｚは規定どおり−２０ｄBmに合っている。
　（この信号は別のスペアナで確認した。スペアナを修理するにはスペアナが必要である）
・どうやら、９．５ＧＨｚがロックしていない。
・このままでも６．５ＧＨＺ以上であれば使える。（ｵｲ）

・さて、今度の休みに修理にトライするか。

１０月２３日（金）
今日は会社は休みなので（サボったのではありません！）、修理にトライする。

Not　Lockedの表示を写そうとしたが、写らなかった。

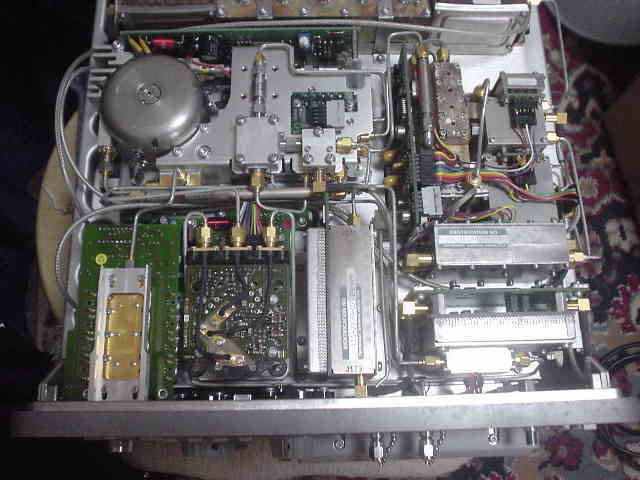

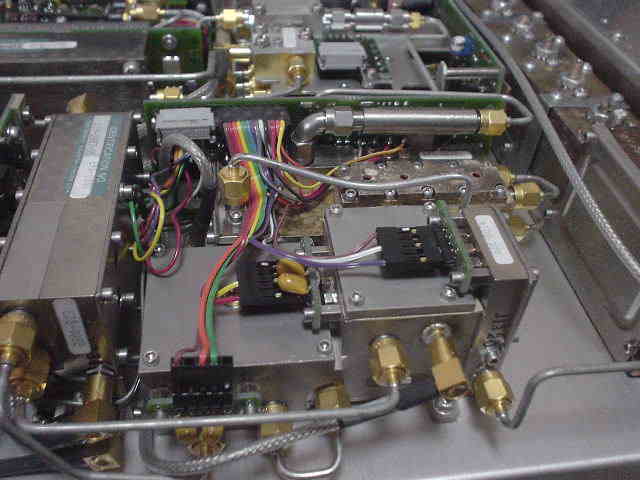

カバーをはずしたところ。
右上が２ｎｄ　ＬＯの部分。

中央の赤と黄色の線が接続されたブロックが目的の９．５ＧＨｚ発振部のようだ。
ＳＭＡコネクタを外して発振出力を確認したが、信号が出てない！！
発信器の不良だ！！（汗）

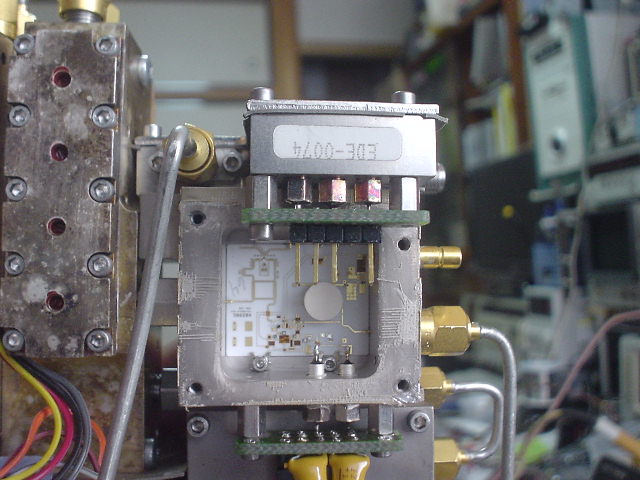

発振部の蓋を開けたところ。
蓋は接着剤付きシートで強固に接着されていた。
あけてびっくり玉手箱！
ＤＲＯ発振は予想通りだが、回路はチップ部品でない！
半導体チップ（いわゆるベアチップ）をボンディングして金線（およそ２５μｍ）で配線をボンディング
している。触ったらアウトである。
慎重に虫眼鏡で観察すると電源線になにやら回路が入っている。

2009.11.16スケッチ図を追加

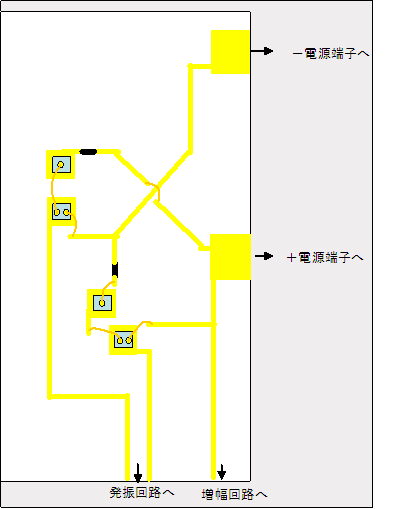

・小さくて写真が撮れないのでスケッチした図をパワーポイントで描いたので追加する。

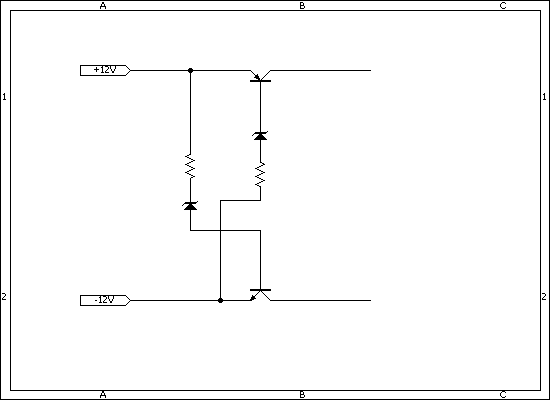

チップの形状と配線から以下の回路であると想像できる。

この回路の先の電圧を測定すると、−１２Ｖ側がきていない。負側の回路不良のようだ。
この回路は正と負の電圧を同時に印加する回路のようであるが、片側がこわれているので＋１２Ｖだけ
印加されている。
負側の回路をチップ部品で組んで入れようとトライしたが、狭いし小さいし、他の回路にさわっておしゃか
になりそうだったのであきらめた。
どうしようかと考えたが、とりあえず負側の回路をバイパスしてみよう。
すでに片肺運転をやっているし、同時印加が守られていない。同時印加でなければ壊れるものであれば
すでに壊れているであろう。
と言うことで負側の回路をバイパスして直接電源が行くようにした。

さて、とりあえず仮組して発振出力を見えるようにして電源を投入してみた。
発振出力が出た！！！

でも、レベルが低いし、周波数は８ＧＨｚ近辺だし、これでいいのかなあーー。

とりあえず、ＳＭＡコネクタを接続して組み立てた。

再度電源を投入して、祈るような気持ちで立ち上がるのを待っていると・・・。

画面が出てきた・・・・。Ｎｏｔ　Ｌｏｃｋｅｄは・・・・・・・・・。

出ない！！

どうやらロックしているようである。

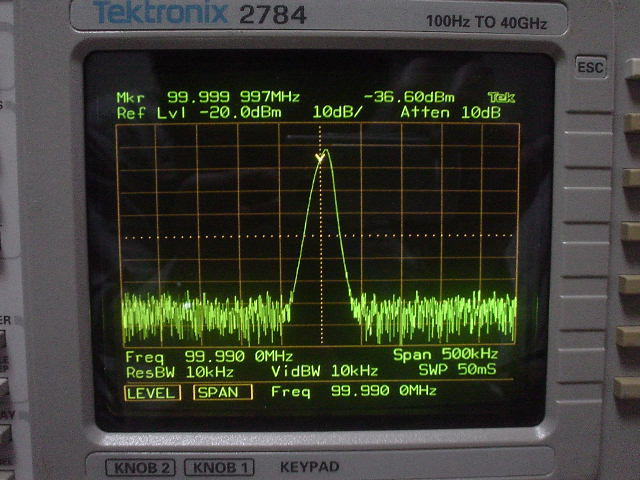

ＣＡＬ　ＯＵＴを見ると、ちゃんと見える。−２０ｄＢｍで規定どおりだ。

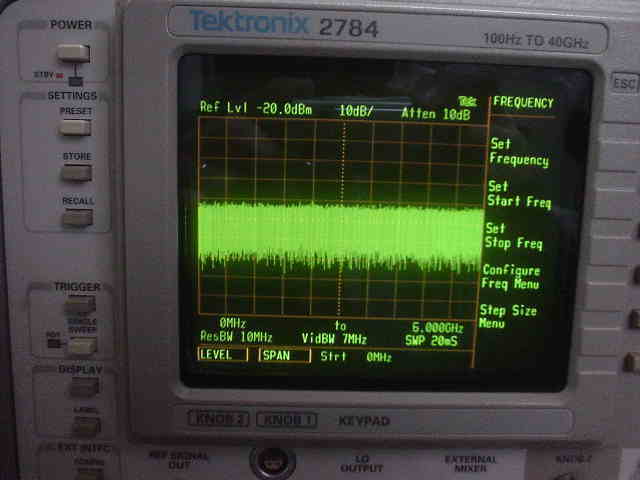

ＳＳＧにつないで信号を見た。ちゃんと見える！（下の写真）

・やったーーー。直ったどーーー。

・あのバイパイスで良いのだろうか。外付け回路でも作るかな。
・このままでは気持ちが悪いので、外付け回路でも作って入れよう。

・アメリカ製の機器を修理するには、以下のような工具をそろえておくとよい。
　インチサイズの６角レンチ、トルクス用ドライバ。今回のＴｅｋｔｒｏｎｉｘはトルクスネジがあった。
　このドライバがなければ分解できなかった。
　（写真の「インチ」が見づらいが、５／６４サイズである。大小一通りそろえてある。）

・ＣＡＬ信号を入れてＵ．Ｓ．ＡのＱｓｅｒｖｉｃｅから購入したＯＰＥマニュアルを見ながら操作の練習をしていた。
・マニュアルといえば、最近はｐｄｆマニュアルはダウンロード方式ですぐに購入できる。
・このスペアナのマニュアルをＷｅｂで見つけたので買い物籠に入れて、ダウンロードを選んで、ＰＡＹＰＡＬで
　支払い手続きをすると、数時間後にメールでＵＲＬとＩＤ，ＰＡＳＳを連絡してくれる。
　そこへログインしてＩＤ，ＰＡＳＳでダウンロードできる。
　（ダウンロードできても出来なくても２４時間で消去するとかいてあった）

１０月２４日(土）
・ＬＯの外付け回路を入れようと思ったが、スペースが狭い。元に戻せるような、コネクタ中継での改造にしようか
　と考えたがスペースが・・・。
・もともとＬＯはＣＰＵで３ＧＨｚと切り替えで動作しているので、ＣＰＵの指令で同時に電源はＯＮしているのでは
　ないだろうか？
・波形を観測してみた。

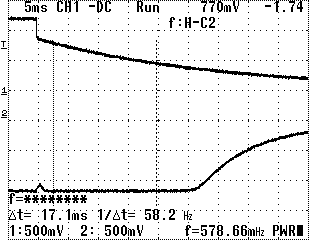

・このような波形が採れた。上側が＋１２Ｖ、下側が−１２Ｖの波形。
・やはり同時にＯＮしている。



・ではＯＦＦは？

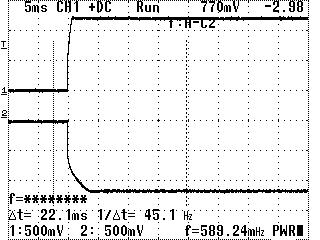

　こんな波形である。−１２Ｖの切れるのが２５ｍＳ遅れている。
　同時に切れようとしているようだが、再度ＯＮしている（なぜ？？）




・ＯＮは同時なので問題無いが、ＯＦＦの−１２Ｖの遅れはなにか問題になるだろうか？
　発振回路とアンプの回路が分からないのでなんともいえないが、逆に問題になる回路
　を考え付かない。ＧａＡｓのＦＥＴだとマイナス電源を使うが、マイナスが無いとアウトになる
　ことを考えると、もうすでに壊れていても不思議ではない。
　この壊れた回路が保護回路だとは考えにくい。

・そう、つまりこのままとすることにした。

・さて、いろいろ操作しているとＲＥＳＢＷが１０ＫＨｚで表示がおかしい。
・波形が変だし−２０ｄＢｍに達していない。
・どこか調整箇所があるのかと、再度ばらしてみたが、どこにも調整箇所は無かった。

・どこかのメニューに自動キャリブレーションがあるのかな？
・メニューとマニュアルをにらめっこして探し当てた。
・自動キャリブレーションが有る。
・早速実行すると

　この様な波形になった。

・むふふ、うまくいった。
・しかし、この結果を覚えているのだろうか？
・電源を入れなおすと元に戻った。？？？
・そういえば左側にＳＴＯＲＥボタンがある。これかな？
・再度キャリブレーションして（２０分くらい待つ）、ＳＴＯＲＥボタンを押して、レジスタ番号を選んでＥＮＴＥＲを押して
　記憶させた（つもり）。
・電源を入れなおしてみる？
・元に戻った。
・レジスタを読み出す。設定は呼び出されたが、肝心の波形は直っていない。

・もう一度マニュアルをよく読むと自動キャリブレーション結果はＥＥＲＯＭに記憶するとある。えっ、どうやって。
　さらによくみると、自動キャリブレーションボタンの下にＳＴＯＲＥのボタン（というかファンクション方式なので表示）が
　出ているらしい。でも画面には無い。
・さらによく読むと、ＳＥＲＶＩＣＥＭＯＤＥで出ると書いてある。

・ＳＥＲＶＩＣＥＭＯＤＥちゃなんね。マニュアルをさらによく読んでも書いてない。
　（英語のマニュアルなので疲れる・・・）

・もしやと思いＳＥＲＶＩＣＥマニュアル（これは無料でダウンロード）を探しまくると、ＣＰＵボードのＤＩＰＳＷに設定がある
　ことが分かった。

・またもや分解してＣＰＵボードのＤＩＰＳＷの該当するところを切り替えた。
・もとに戻して、少し通電して安定したところで、自動キャリブレーションを開始した。こんどはしっかりとＳＴＯＲＥのメニュー
　がでている。
・キャリブレーションが完了したので、ＳＴＯＲＥボタンを押す。ＳＴＯＲＥ完了したとメッセージが出た。
・恐る恐る電源を入れなおすと・・・、元には戻らない。ちゃんとキャリブレーション結果が反映されている。
　これで一安心。

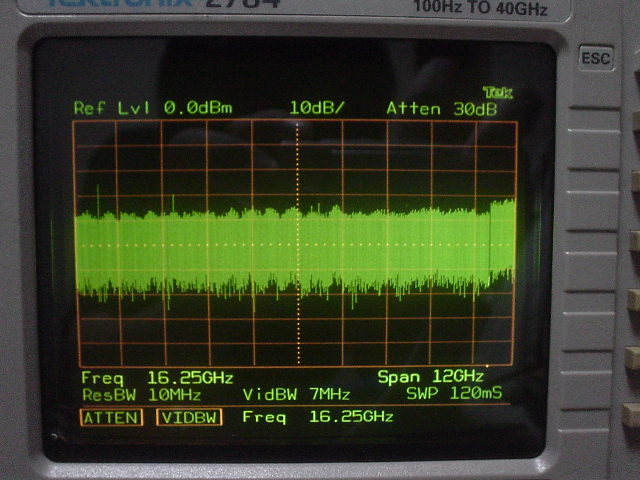

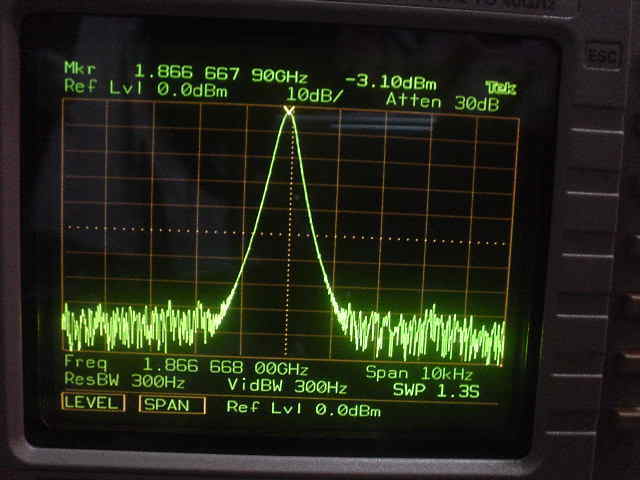

・さて、手元の３逓倍５ＧＨｚアンプにＳＳＧから１．８ＧＨｚを入れて５ＧＨｚ台の信号を見たが、感度が悪いのか良く見えない。
・えーー、ＨＰだと見えるのにぃー。

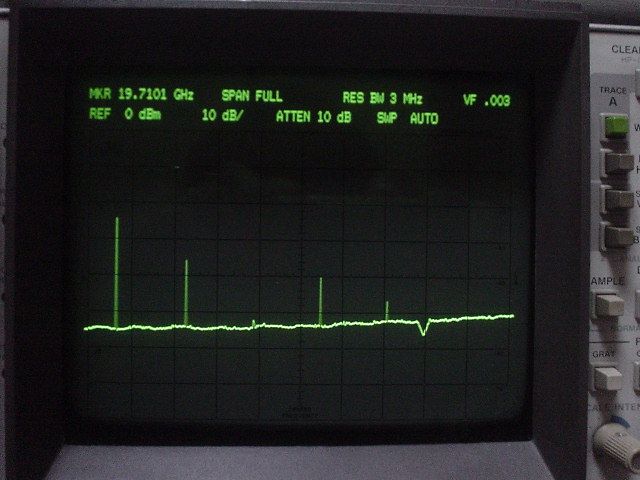

・これがＨＰの画面。

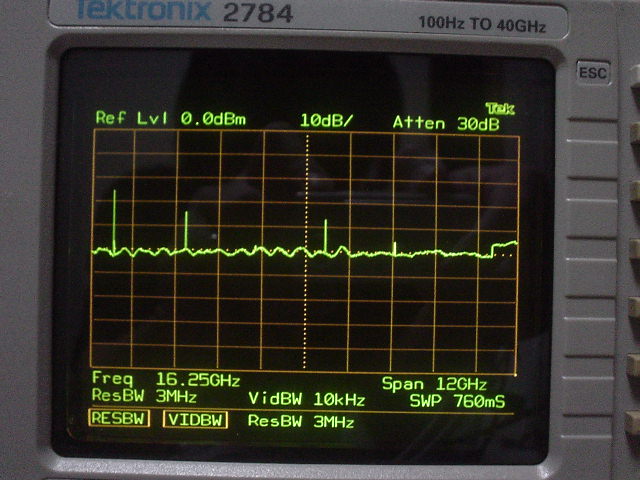

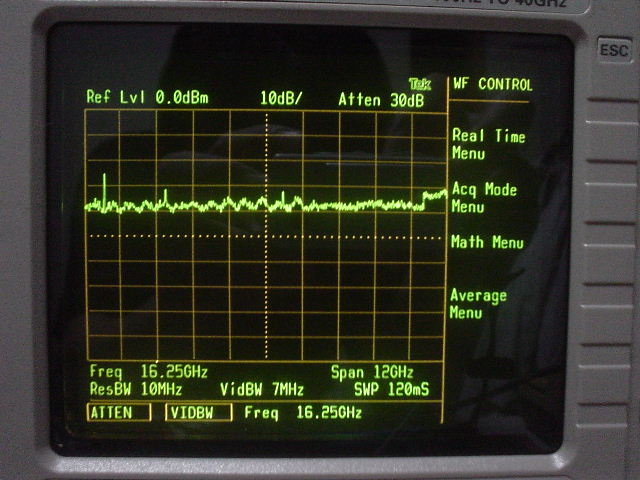

・Ｔｅｋだとこんな画面である。かすかに見えるが・・・。
・表示方式が違うので合わせてみよう。

・表示方式というかデータサンプリングモードを合わせるためにＭＡＸモードに切り替えてみた。
・それらしい波形になったが、信号の見え方は今ひとつ。

・うんん、ＲＥＳＢＷが違う、ＶｉｄＢＷも違う。ＨＰは３ＭＨｚに９ＫＨｚなので、マニュアル設定で切り替えてみる。
・Ｔｅｋではそれぞれ３ＭＨｚと１０ＫＨｚの設定となる。
・まあまあかな？
・おや！アッテネータが３０ｄＢになっている。自動だとこのような値に自動設定される。うーーん安全設計？？

・ＨＰのアッテネータは手動しかないので通常１０ｄＢにしている。
・Ｔｅｋのアッテネータも１０ｄＢに切り替える。

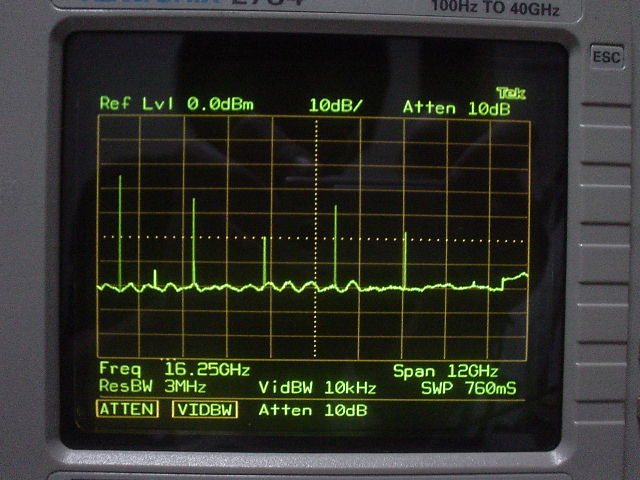

　おお！、ＨＰよりも良く見える。
　しかし、いちいち手動設定しなければならないのは面倒だな。
　しばらく使ってみるか・・・。
　でも画面が小さい。ＨＰの方が大きくて見やすい。

１０月２５日（日）
・ＳＥＲＶＩＣＥマニュアルを読んでいると、１ｓｔミキサは通常−３０ｄＢｍ入力だと書いてある。つまりＲＥＦレベル−ＡＴＴ＝ＭＩＸレベル（−３０ｄＢｍ）
　となるように自動設定されるようだ。（ＲＥＦレベルが−１０ｄＢｍだとＡＴＴは２０ｄＢ、ＲＥＦレベルが０ｄＢｍだとＡＴＴは３０ｄＢ）

・ミキサのオーバードライブ（OVERDRIVE）と言う設定があるようだ。これで１０ｄB単位で設定できる。そうするとこの設定だけＭＩＸレベルを大きく
　するように自動設定される。たとえば２０ｄＢと設定すると、ＲＥＦレベルを０ｄＢｍにするとＡＴＴは１０ｄＢになる。
・この設定をすればＨＰと同様になるが、オーバードライブと言うのが気にかかる。とりあえずは何もしないでおこう。

１１月３日
・しばらく使っているが問題無く使えている。
・ＳＳＧの出力を測定してみた。カウンタモードをＯＮにして周波数を測定した。





・どちらもＧＰＳでロックした１０ＭＨｚをＲＥＦＡＲＥＮＣＥに使っているのでぴたりと一致している。
　一致すると気持ちが良い。（同じＲＥＦなのでＧＰＳ云々にかかわらず、一致するのは当たり前だが・・・。）
