親機の製作（その２）

２０１３年１１月某日

今回は何故か親機が先になってしまった。
周波数表示の桁数が多いトランシーバを探していたら、丁度見つけてうまい具合にゲットできたので、まず改造から始めることにした。

まずは例によってＣＰＵの交換です。

オリジナルのＣＰＵを外してソケットを取り付ける。

今回はＨ８／３０６９のボードを使うことにした。ＣＰＵボードのアドレスとＩＯ信号を中間に下駄を入れてピン番号変換する。
３０９６はモード５で使うのでアドレス本数が多い。チップセレクトの部分をうまく動作させるためにトランシーバ本体に改造を施す（１カット、１ジャンパー）。
それと、前回はブートする時に後ろに付けたＳＷを操作したが、後ろだとトランシーバをセットすると操作し辛いので、今回は前から操作出来るようにした。
ＲＩＴとＶＯＩＣＥのＳＷを同時に押しながら電源を入れるとブートモードになるようにした。このための回路（部品）を下駄に作った。
これが下駄に見えるＩＣである。

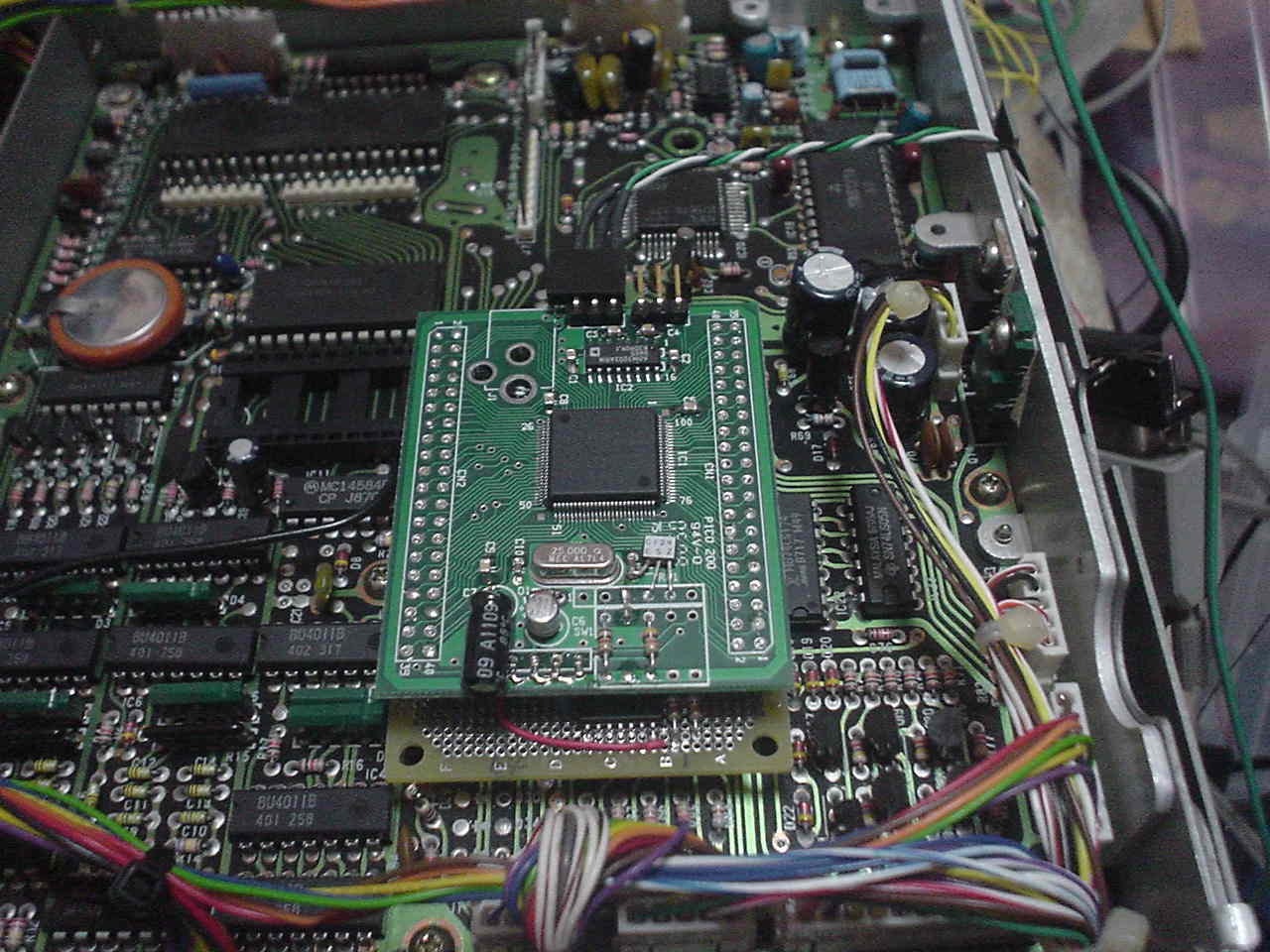

トランシーバに装着するとこのようになる。

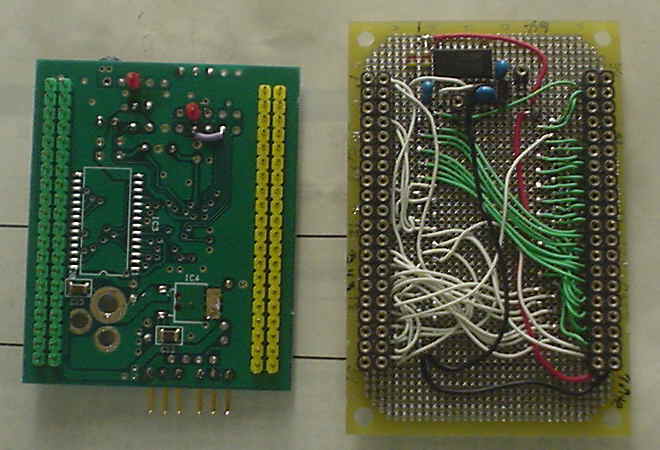

Ｈ８のＣＰＵ基板は高さを抑えて薄くするためチップ抵抗を使った。また、ブートモードへの切り替えも１本の信号で出来るようにしてある。

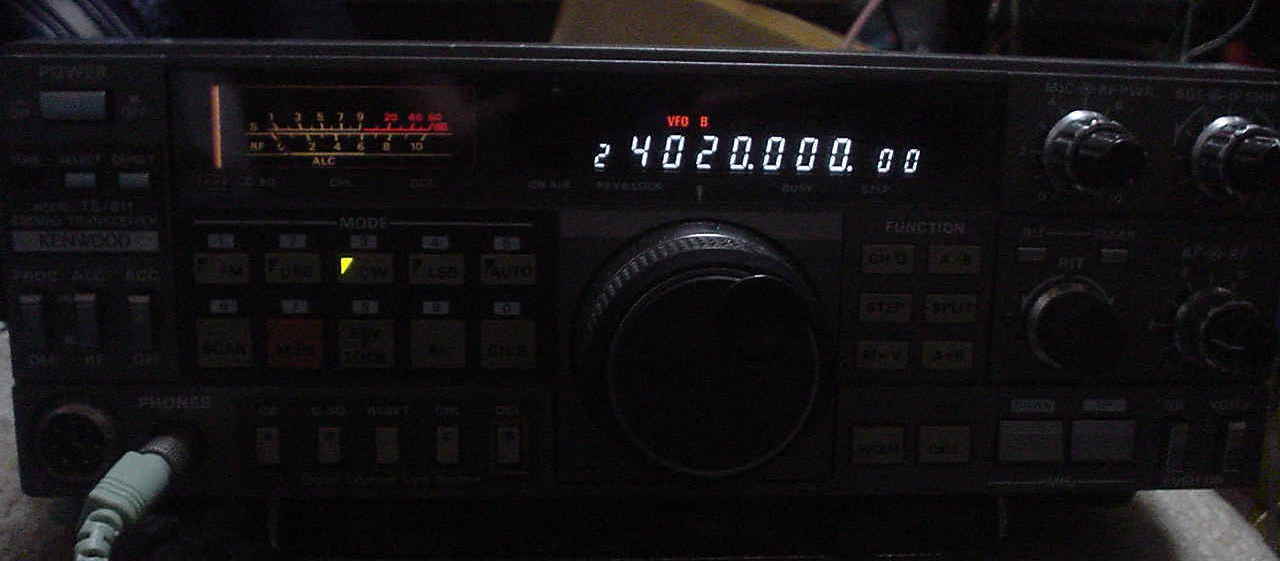

周波数表示はこのようになる。

１１月某日
このトランシーバは基準発振器は１０．２４MHｚのTCXOである。それとBFO用の水晶発振器がある。ただしBFOのドリフトはキャンセルする周波数構成となっているので、周波数精度はTCXOで決まる。
このTCXOでは４００MHｚ台の変動は±１KHｚとなる。実際に電源を入れてドリフトで１．５KHｚほどずれる。
もう一つの先に作った親機は１００Hz以内なので、やはりズレが気になる。
そこでOCXOに交換しようと思ったが・・・。
１０．２４MHｚのOCXOが無い・・・。
１０MHｚのOCXOで１０．２４MHｚの水晶発振器をPLLでロックするかなぁ・・・。
でもそれを組み込むスペースが無い。
小さなOCXOは無いものかと探していたら、有りました。
早速ゲットしてみた。
３２．７６８MHｚのOCXOだが、これで１０．２４MHｚにロックをかけるかなぁ。
１０．２４MHｚの水晶があるので交換してみる？
本来なら温度特性をみてオーブン温度を合わせるのが正しいのだが、そんな面倒なことはできないなぁ。
とりあえず水晶を取り替えてみる？

そこでOCXOのケースを開けた・・・・。

水晶はどうやら裏側のようだ。

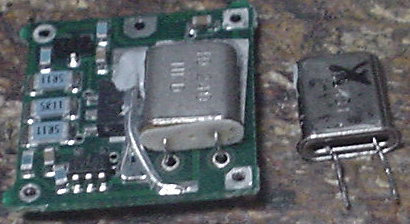

水晶を交換した。右が元付いていた水晶。

水晶を交換して発振させてみると、３０．７MHｚで発振した。おや〜
なんと３倍オーバートーン発振だ！
LとCを交換して何とか１０．２４MHｚで発振するようにした。数HZを外部端子で可変出来るが、その範囲に入るようにCをカット＆トライで付けた。

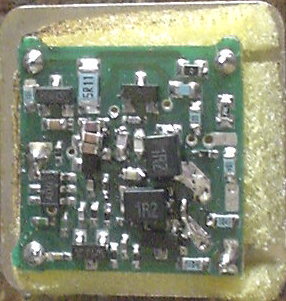

結果がこの写真である。

これにカバーを付けて元のTCXOの部分に組み込んだ。
結果周波数変動は１５０Hz位になった。１０倍良くなった。
（TCXOは±１ｐｐｍだが、ＯＣＸＯは０．１ｐｐｍで計算通りではあるが。水晶はＡＴカットだと思われるが、高い方の温度ＶＳ周波数の変曲点近くにオーブン温度が近いと思われる）

親機の周波数は例によってアマチュアバンドから外す。（そのためもあってＣＰＵ交換）
周波数は改造しやすさを考えて４７８ＭＨｚとする。（同軸でトランスバータと接続し、アンテナは繋ぎません。為念）
