Tektronix ２７８２(Ｒｅｐａｉｒ Ver3)
Tektronix ２７８２ スペクトラムアナライザ １００Hz〜３３GHｚ
の修理その３
２０１９年２月
修理その２で「つづかないで欲しい」とおまじないしたが、通じなかったようで、また、故障してしまった。

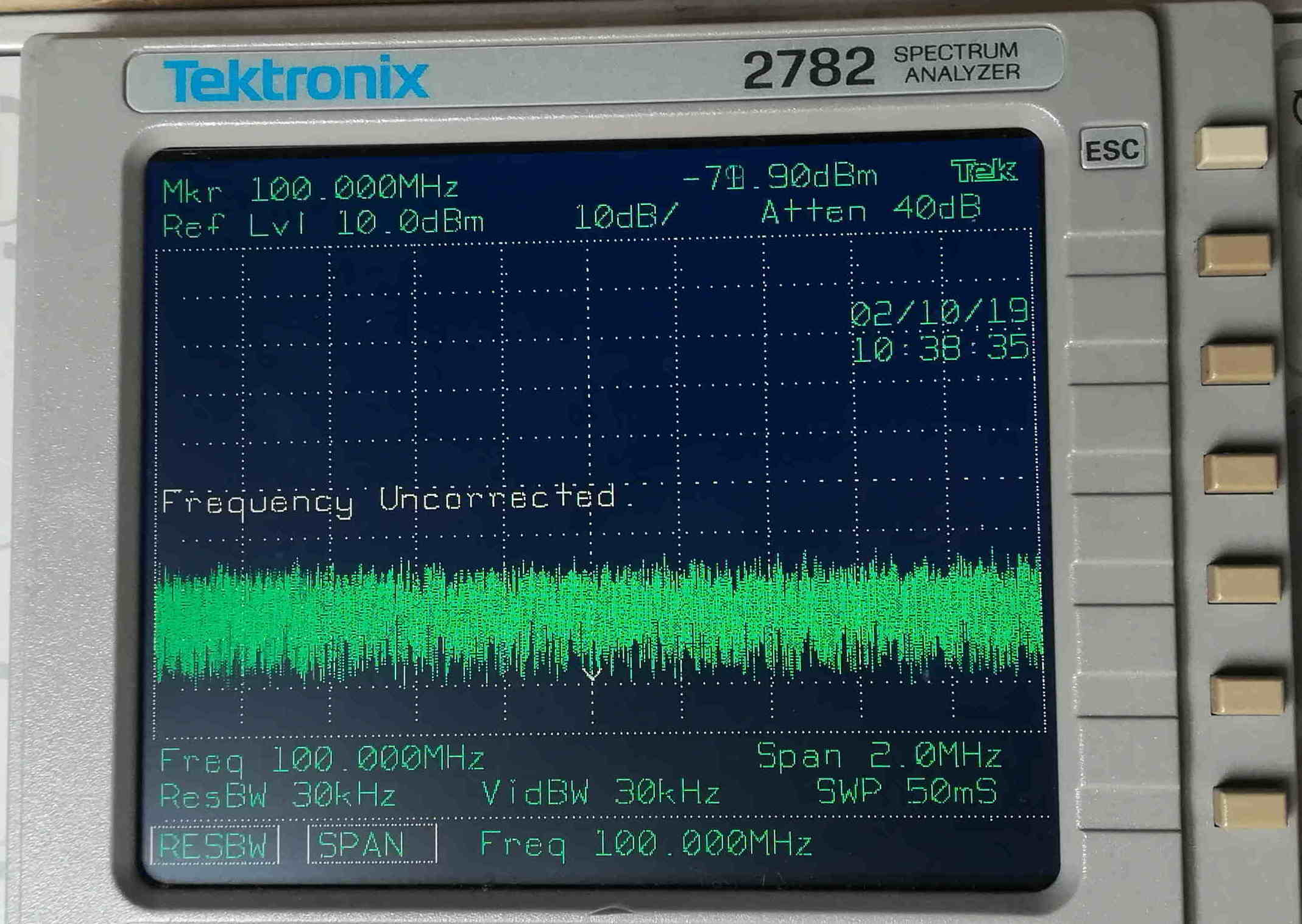

こんな画面になったのである。

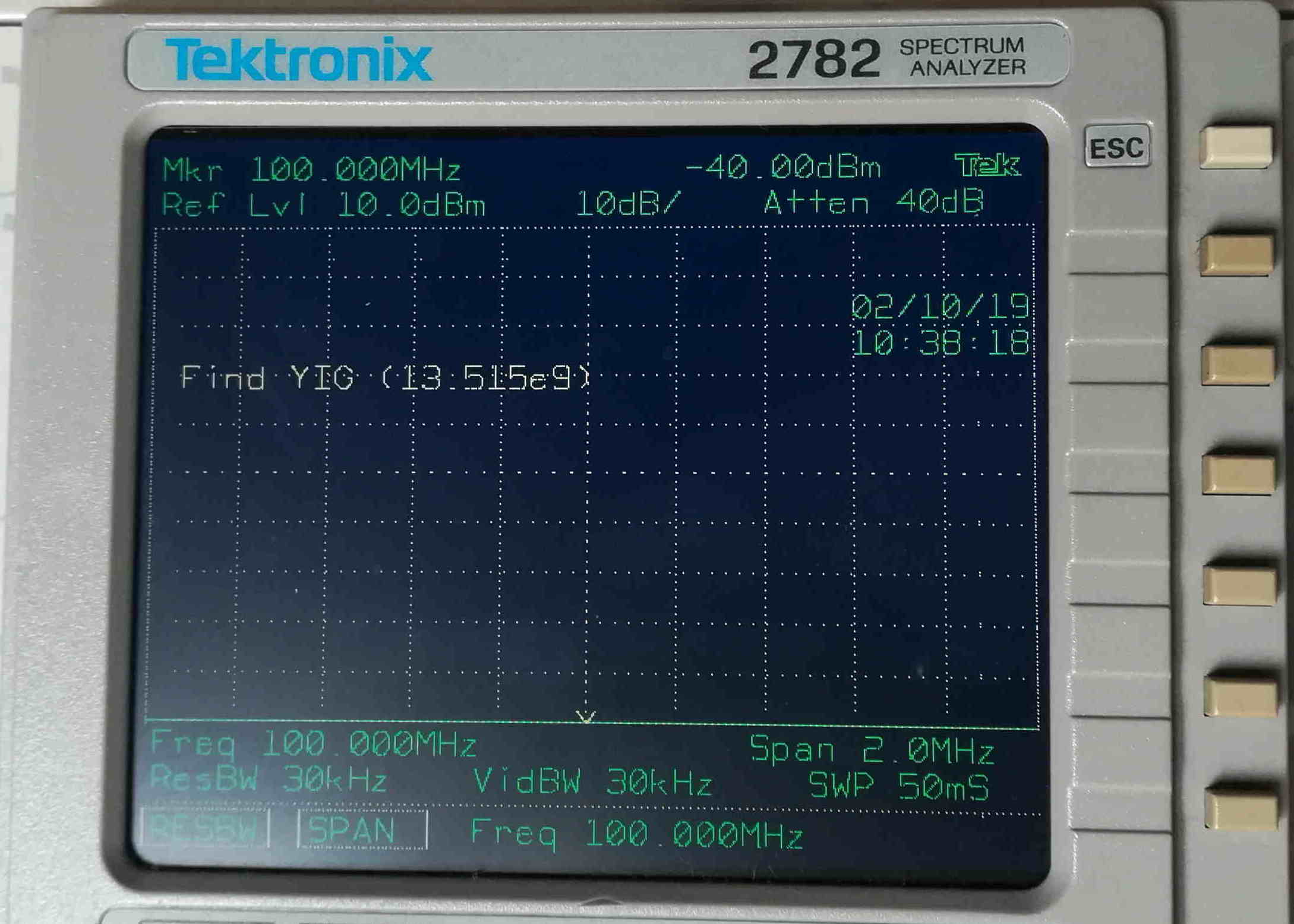

ＹＩＧ発振器が壊れた〜（ヤレヤレ）。
別のスペアナでＬＯ出力を見ると、ちゃんと出力がでている。と言うことは・・・壊れてはいない（ヨカッタ）。
では何だろう、周波数ロックが不良？
じゃあ、PLLロック回路を調査だ。

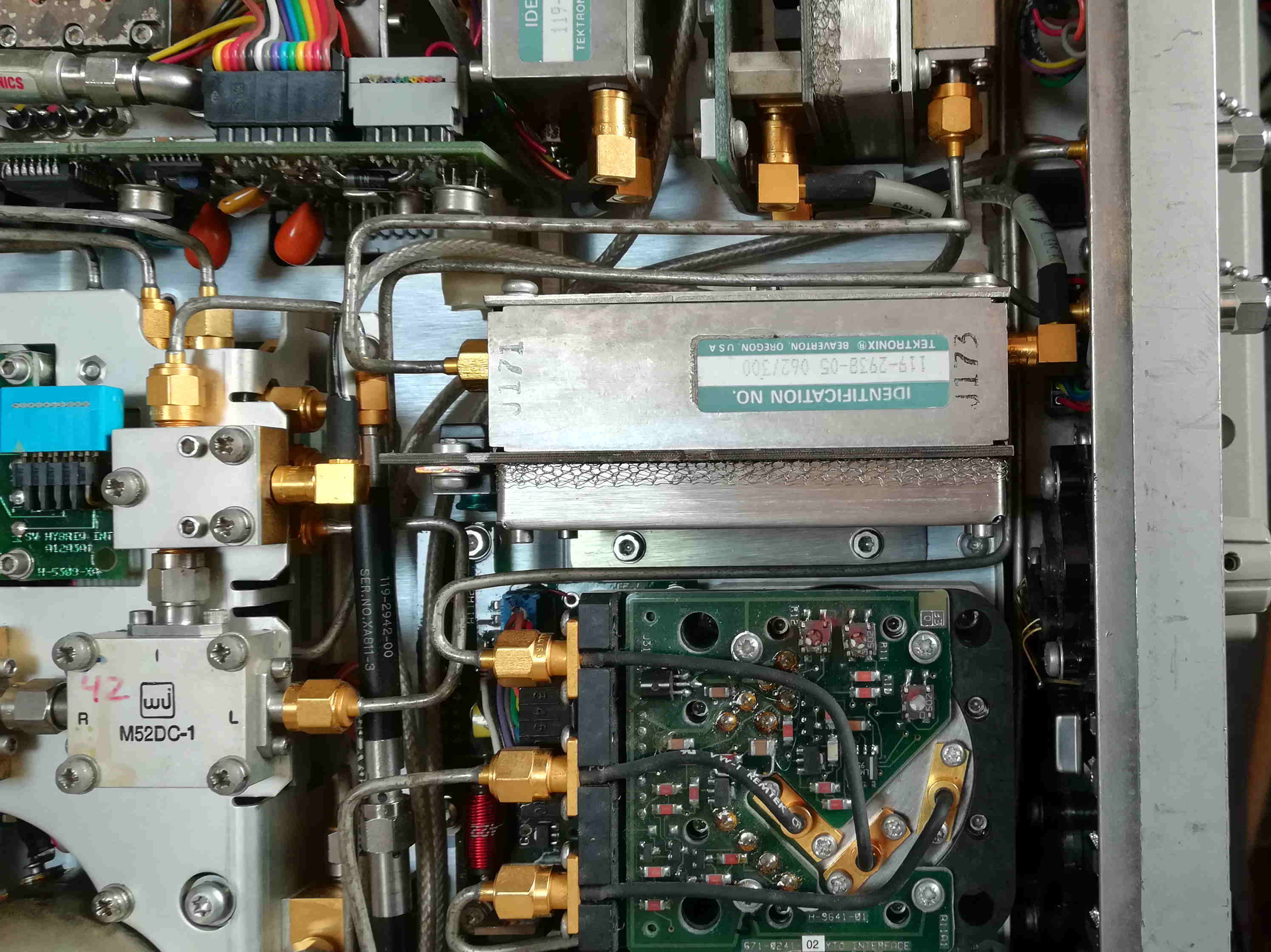

右下の３本のセミリジッドケーブルが出ているのがＹＩＧでその上がＰＬＬロック回路ブロックだ。
分解して見たが、特におかしくはなかった（見ただけで分かるかどうかもあるが・・・・）。
ＰＬＬ用リファレンスの５６５ＭＨｚをスペアナで見ると、５５０ＭＨｚになっている。おや〜。
では、と言うことで５６５ＭＨｚ発振器を調べよう。

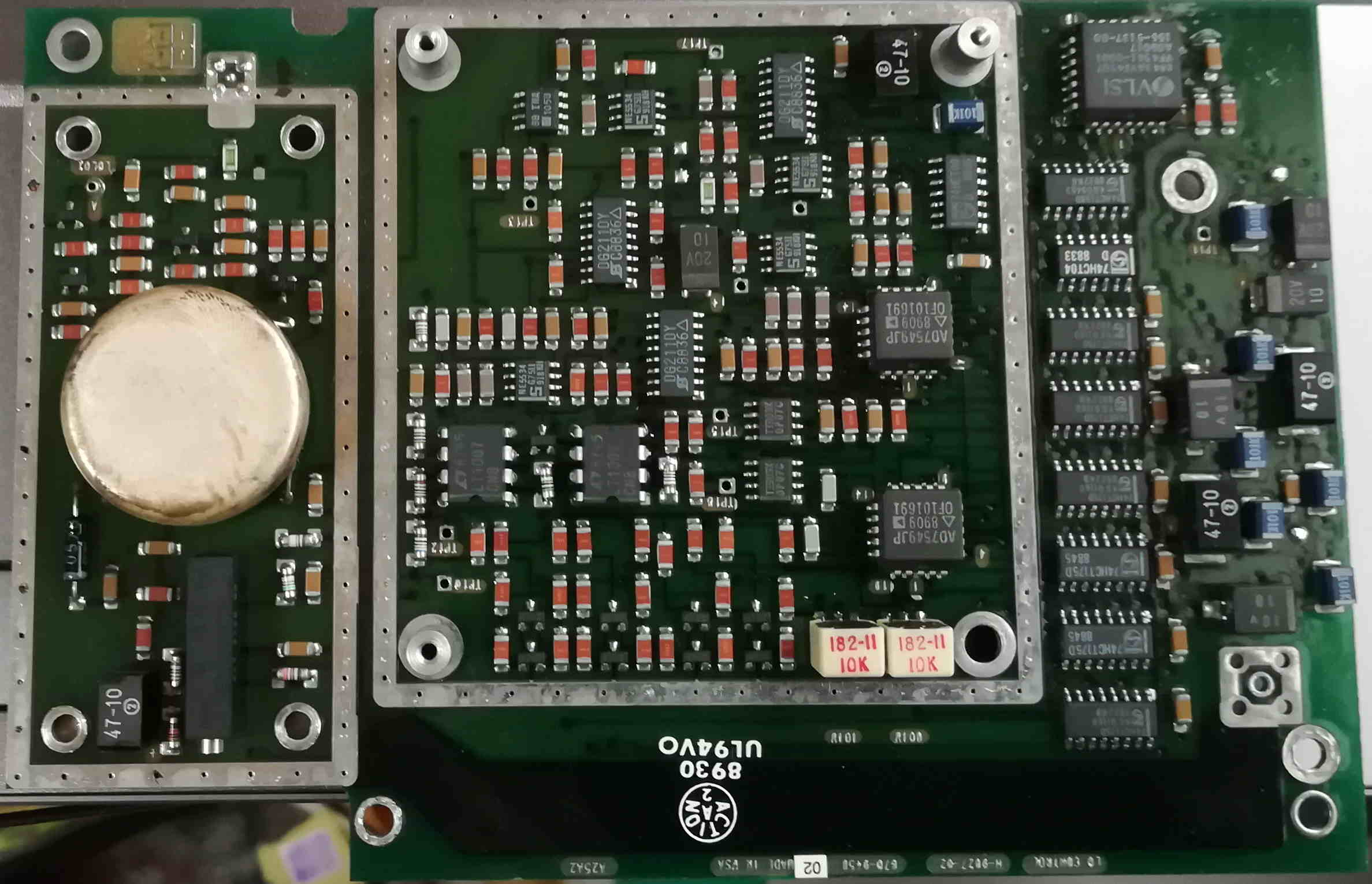

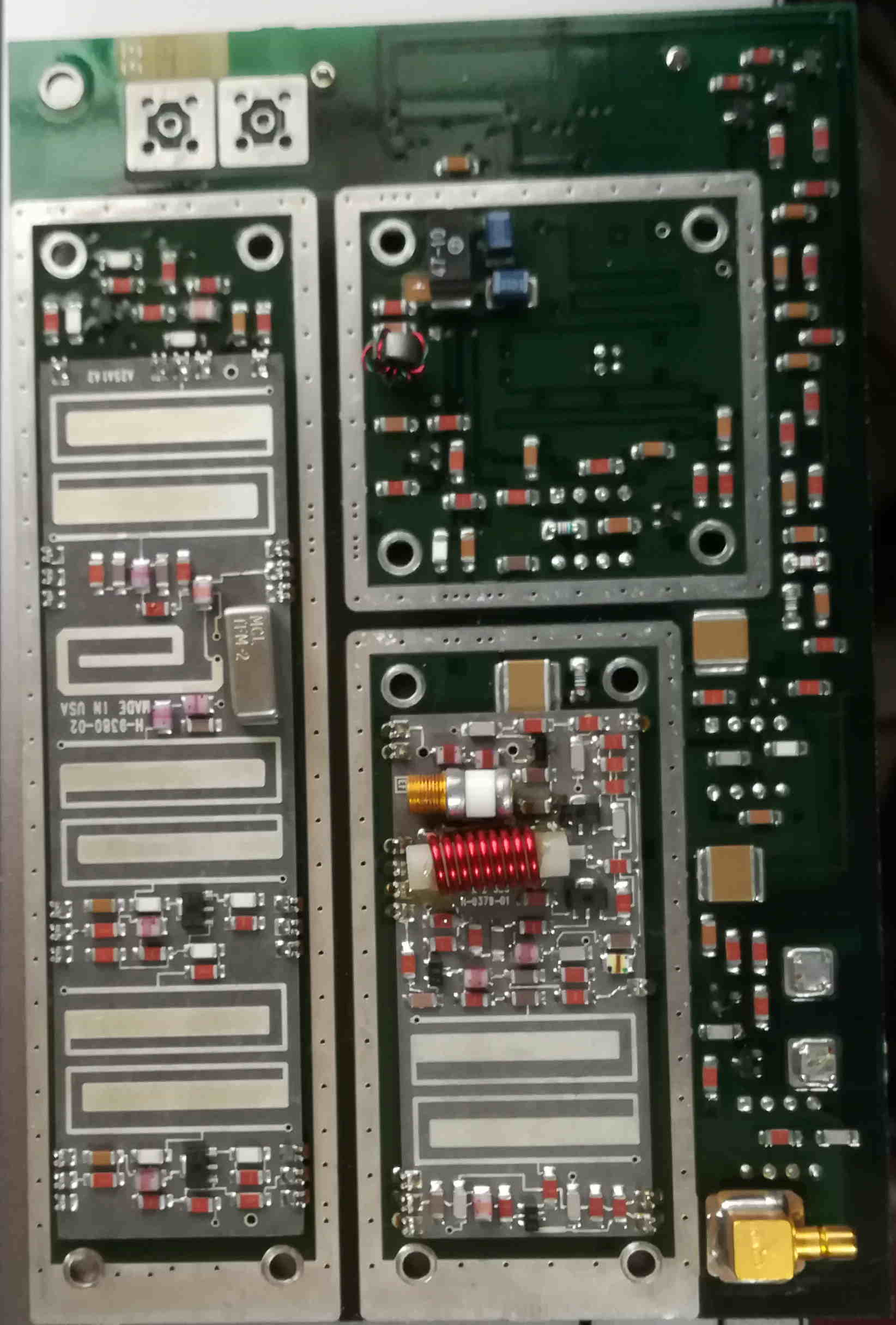

５６５ＭＨｚの信号ケーブルがこれに繋がっていたのでばらして見たが・・・。何となく違うみたい。
サービスマニュアルのブロック図をみると、もう一つ別の基板のようだ。
では、それを見てみよう。

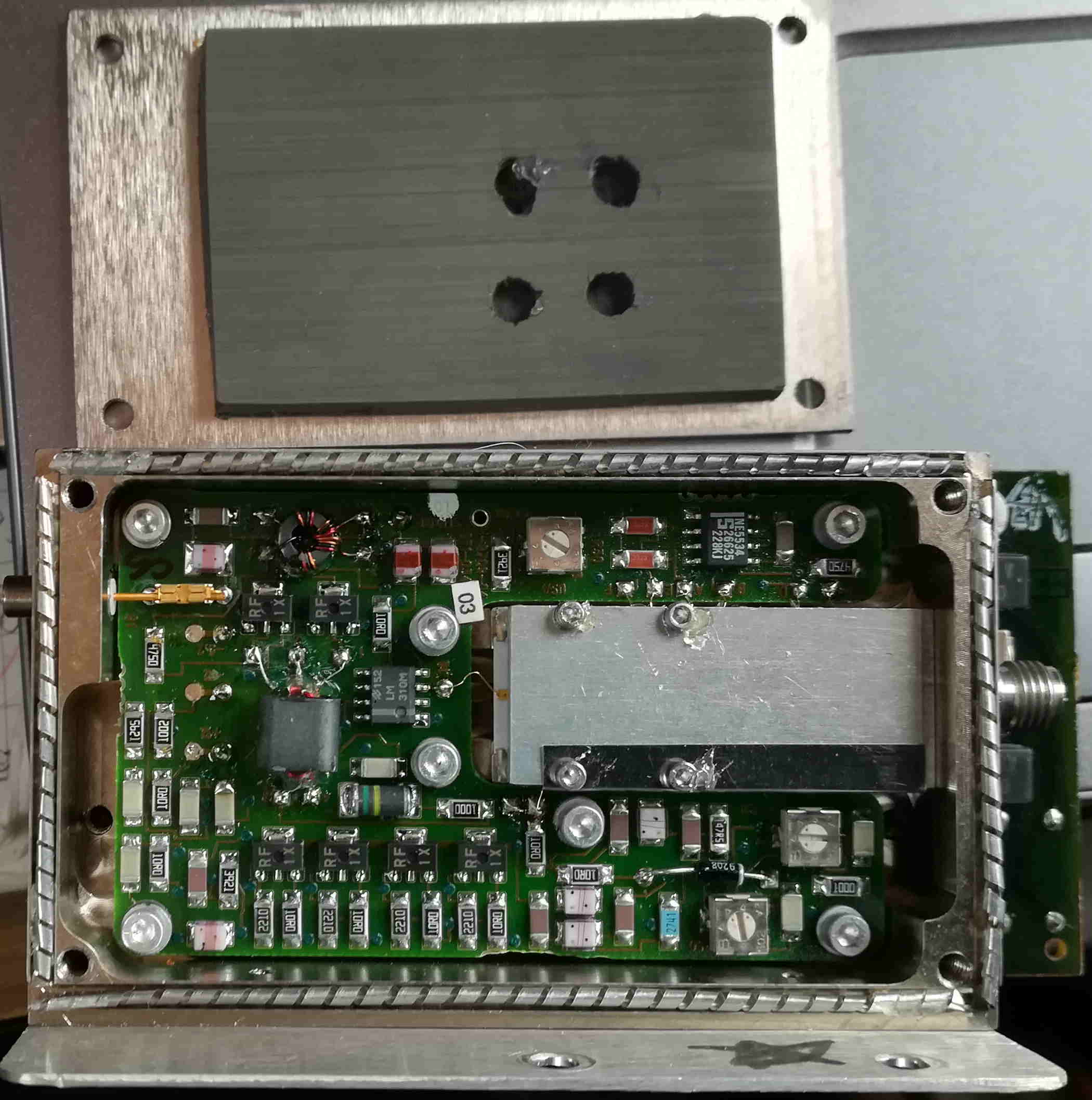

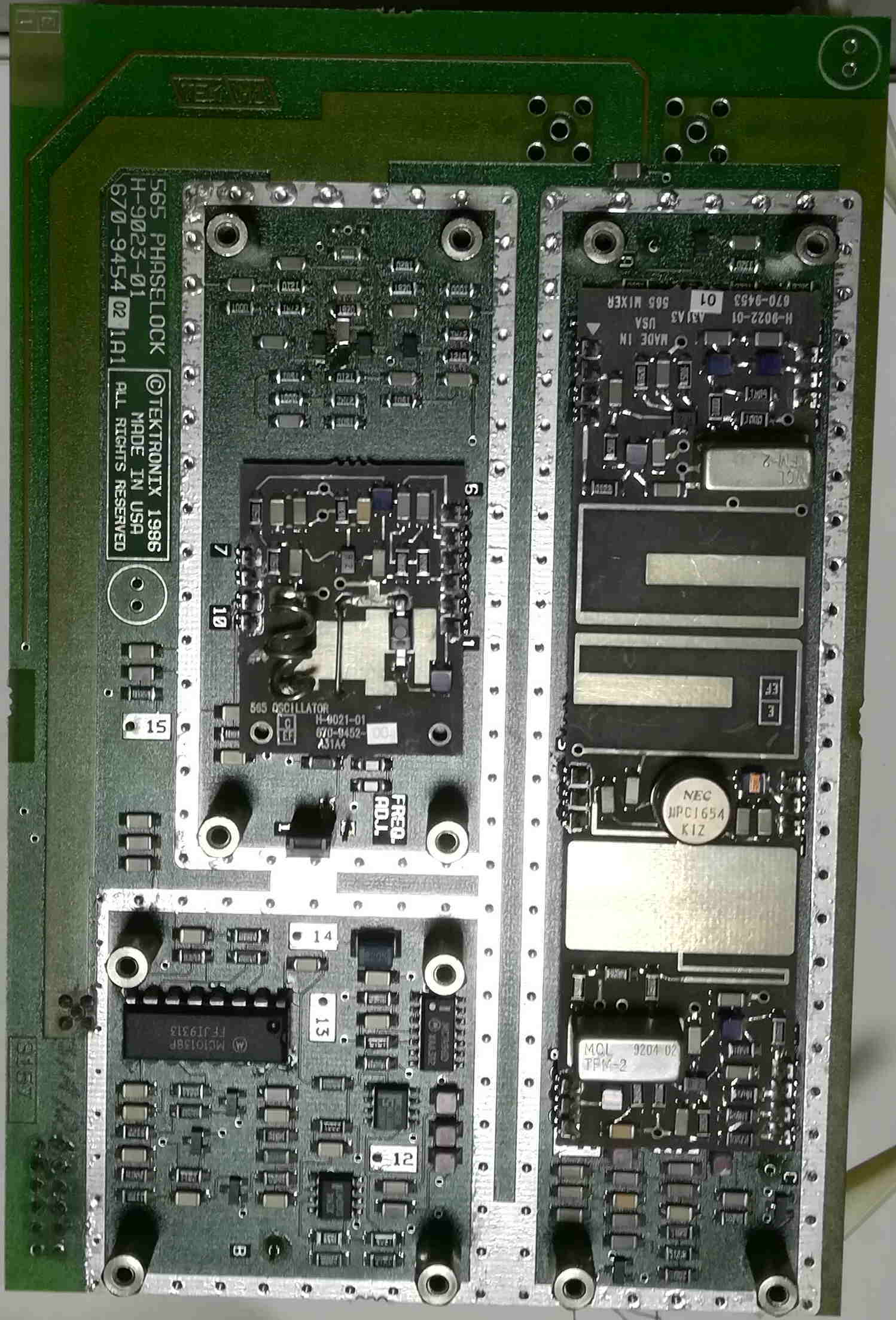

四角のカバーが付いているので外すとこのようになっている。
真ん中辺りのコイルが５６５ＭＨｚ発振器のようだ。

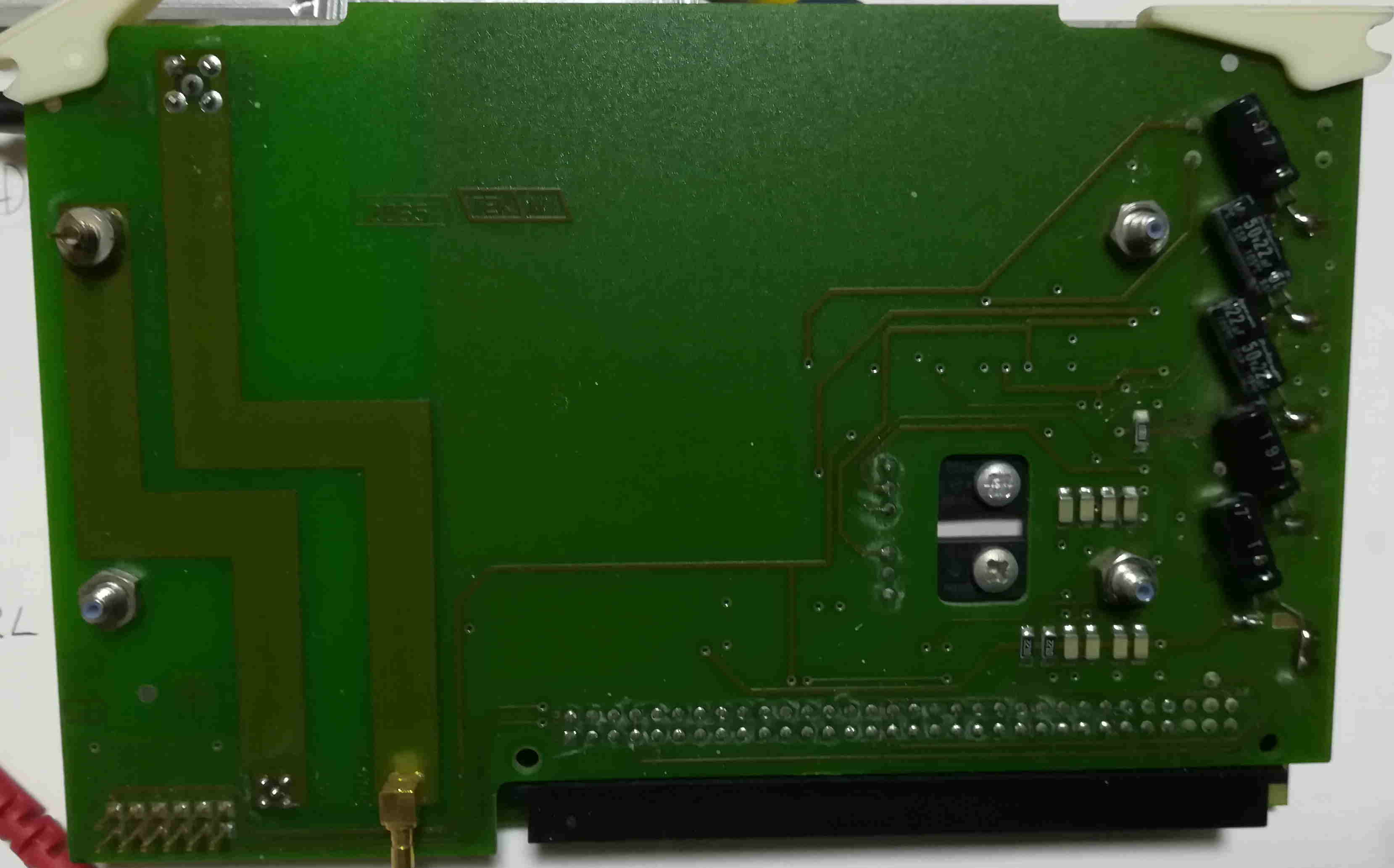

裏側は
放熱のつのが出たものの中はでかいＩＣが１個あるだけ、なんだかよく分からんが、今回の現象にはあまり関係なさそう。

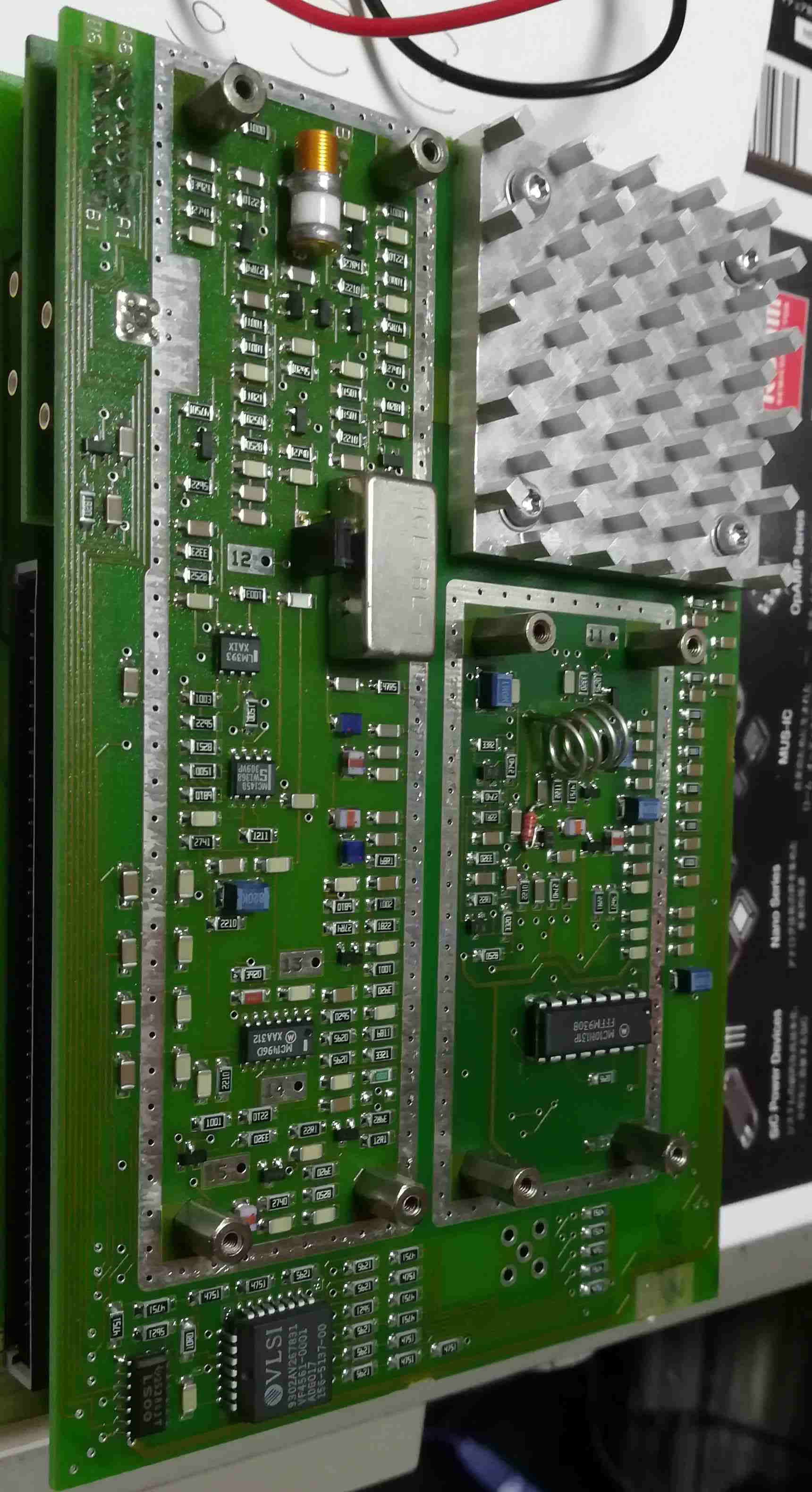

このカバーを取った状態でスペアナに装着してコイル部分の発振状態を別のスペアナで確認すると・・・・。
おやおや、見つけたぞ、放熱器の下に見えるコイルの回路が発振してなさそう。
発振回路のトランジスタが壊れた？？
外してチェックしたが問題無い。
う〜ん、分からん。
では、電源回路から線を引きだしてスペアナに装着してテスタで電圧を測定すると・・・・。ありゃっ。電圧が少ない。
電源を再投入してよーーーく観察すると、電源投入直後は７．５Ｖで発振しているが、測定開始すると３．３Ｖに落っこちる。結果、発振が止まる。
う〜ん、なんだかなぁ。
この基板の裏にはアルミのシールドカバーがあり、写真に見えるスタッドで止めてある。それを外すと基板が取れて、ベースの別の基板が見えるようになる。
で、外して見てみた。
黒いコンデンサが付いているが、前オーナーが面実装コンデンサの液漏れを修理したようだ。
コンデンサを起こしてよーーーく観察すると、ややっ、パターンが切れているぞ。
コンデンサへのパターンが切れていたので修復して組み立てて、動作チェックしたが・・・直っていない。
再びバラシてしばし悩む。
コンデンサから漏れた液の洗浄が不十分だったのか、半田が変色した部分がある。

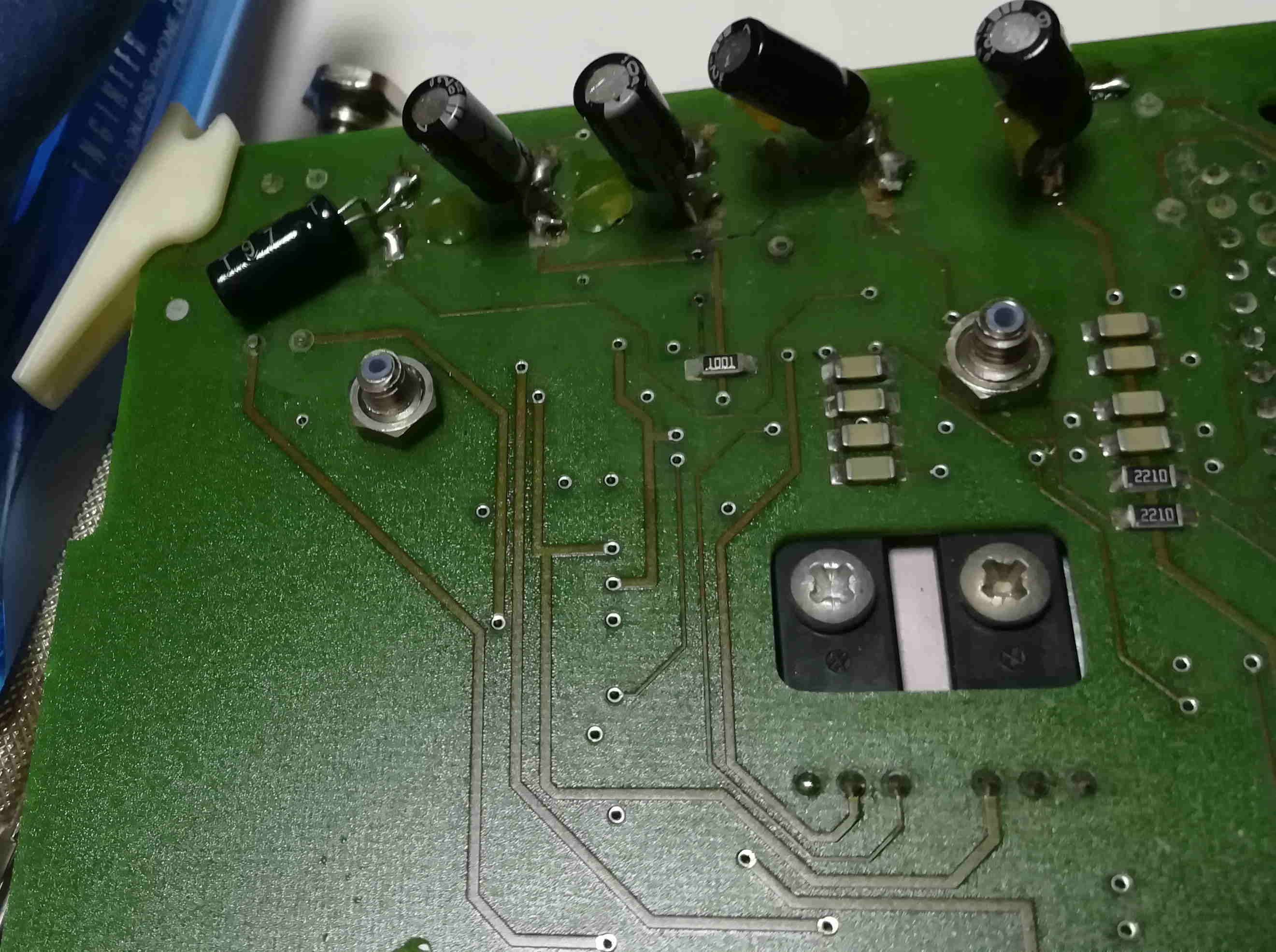

真ん中に見えるチップ抵抗１００１が怪しい。半田が腐食しているのが良くわかる。どうも怪しいので外してみると、下でパターンが切れていた。
パターン修復してテストしたところ。

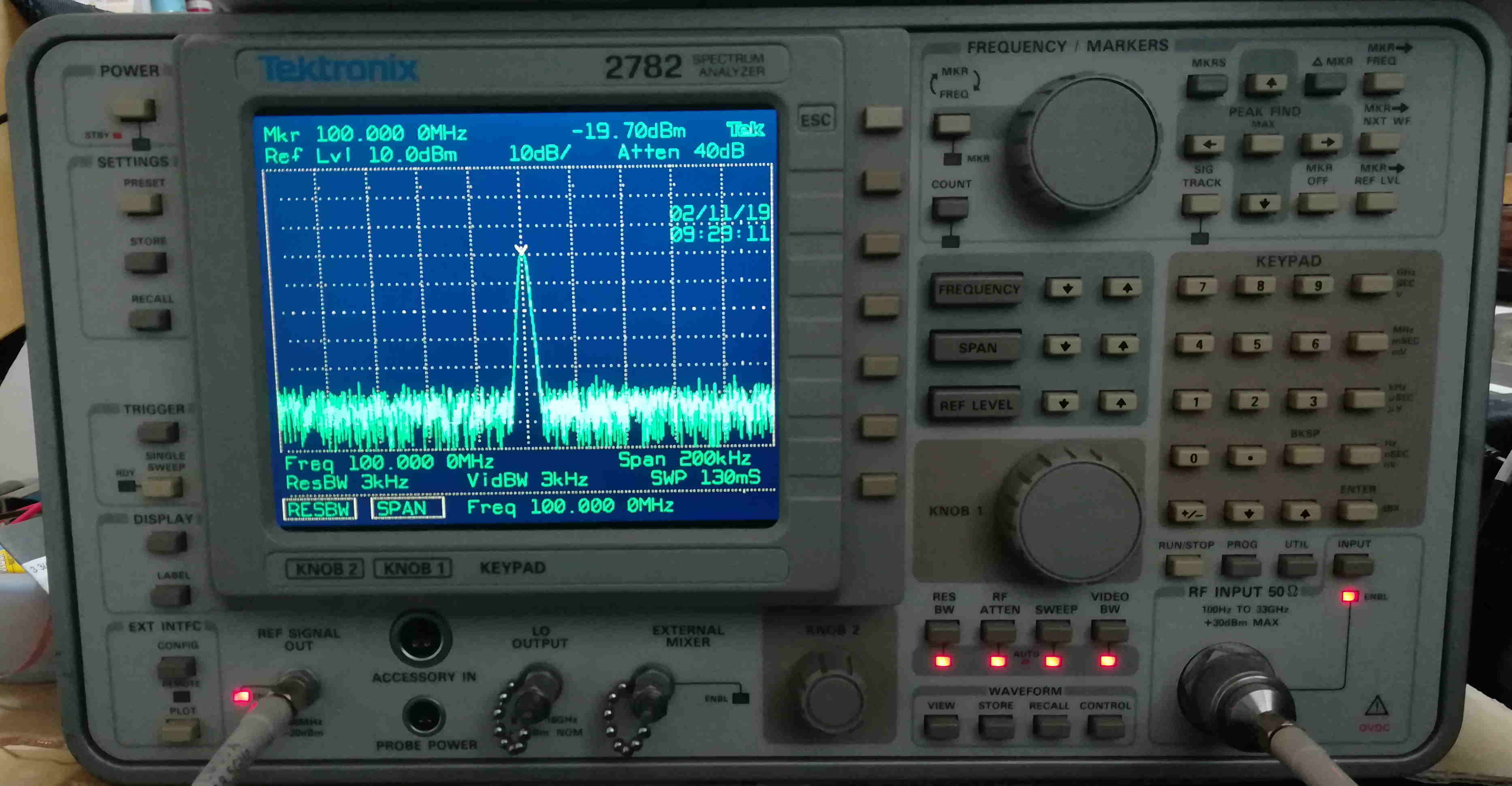

直った！！
はい、ようやく直りました。（congratulation）
開けたついでにバッテリ電圧を測定した。メモリーボードには元々バッテリが２個付いていた。最初のTek２７８２の修理の時に電池交換していた。（書き忘れた）
１個はボタン電池ホルダ式に改造してある。もう１個は単三サイズのリチウム電池３．６Ｖを付けている。
電池が２個あるのはボタン電池が基板に直付けだったからだ。１個だと交換時（ボードは抜かないと交換できない）にメモリーが消えるからだ。
数年経っているので電圧チェック。

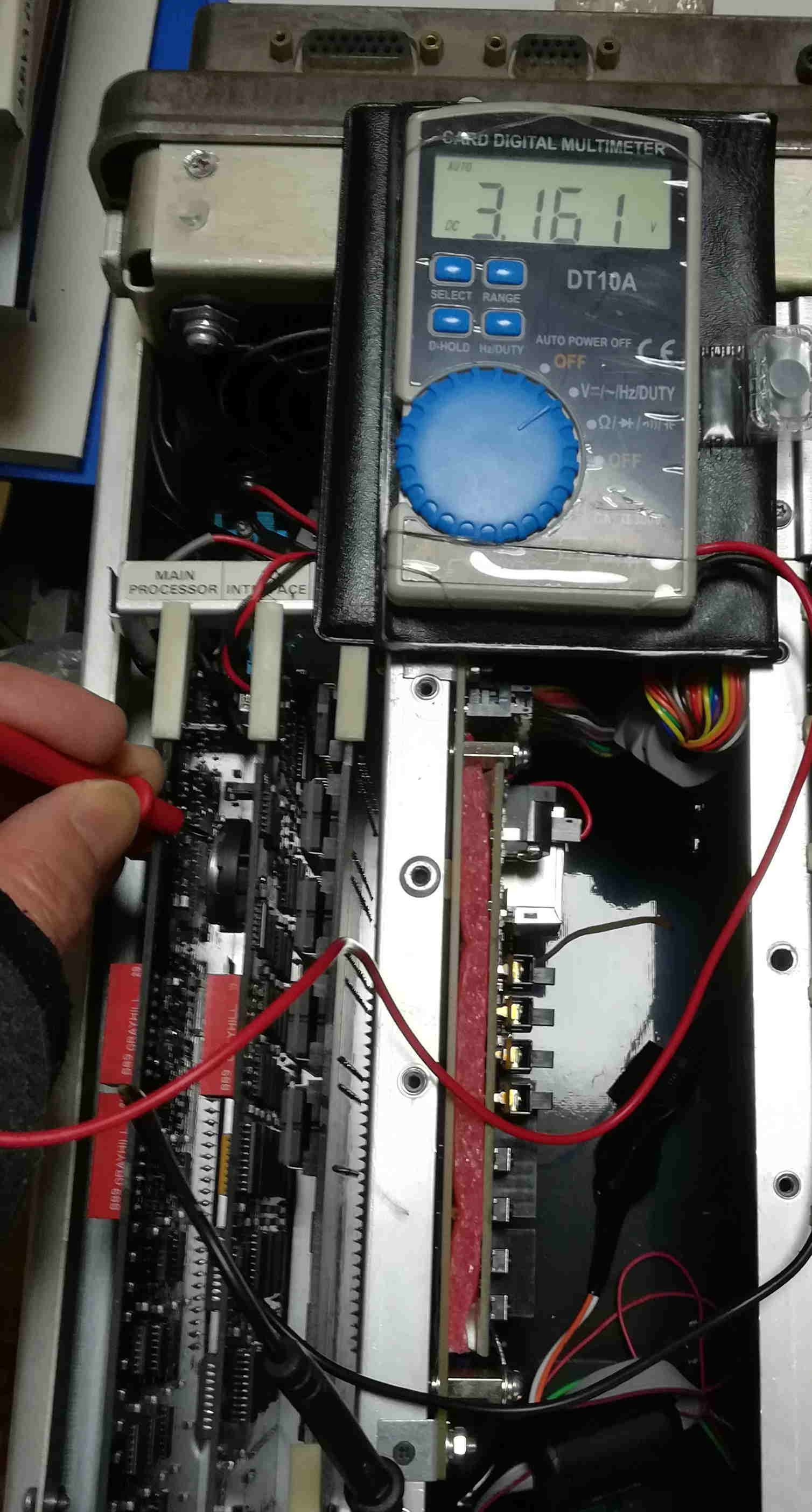

まずはボタン電池電圧３．１６Ｖで問題なさそう。

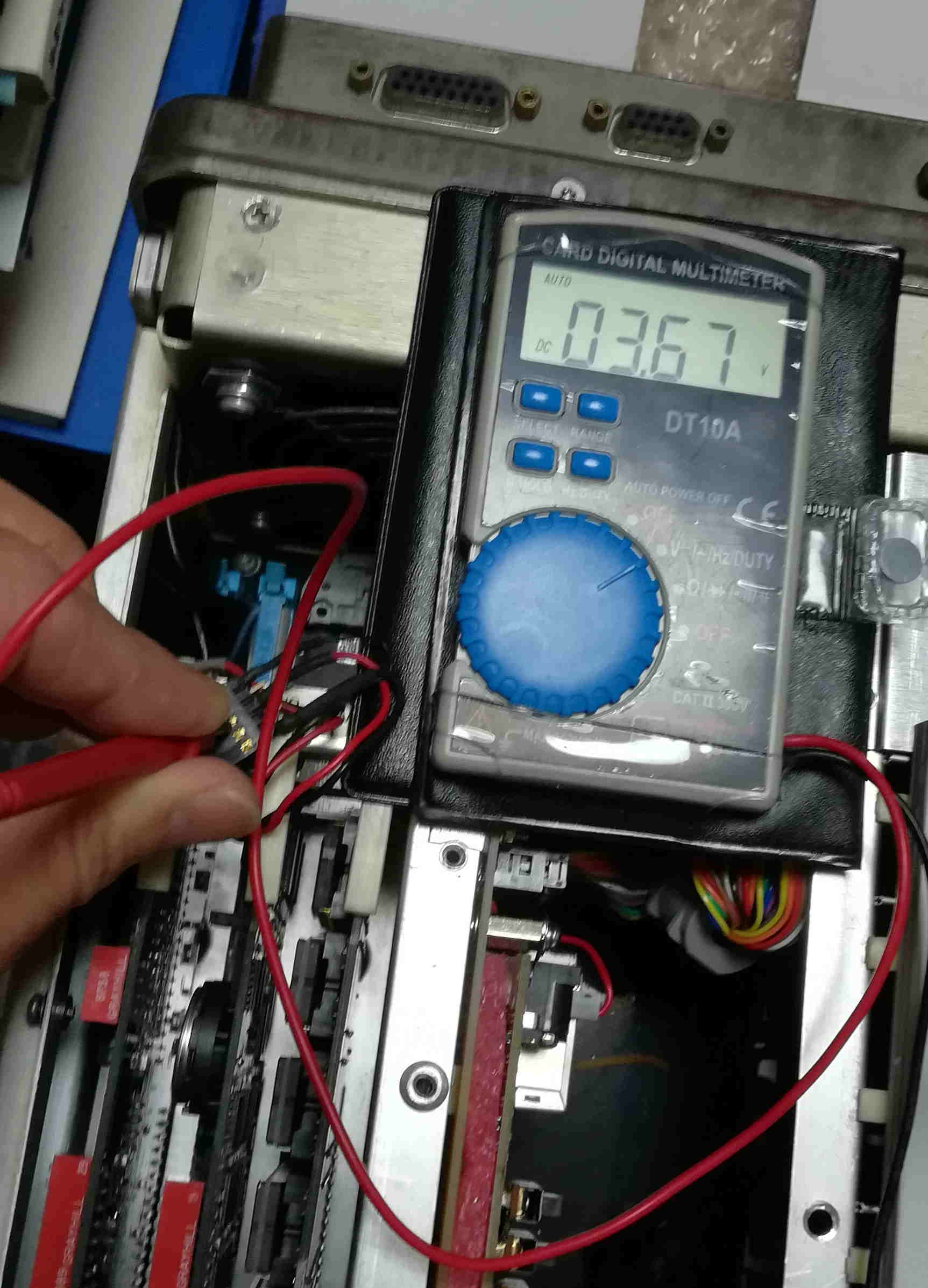

もう一つは３．６７Ｖで問題無し。
やれやれ、修理完了だ。
つづく
