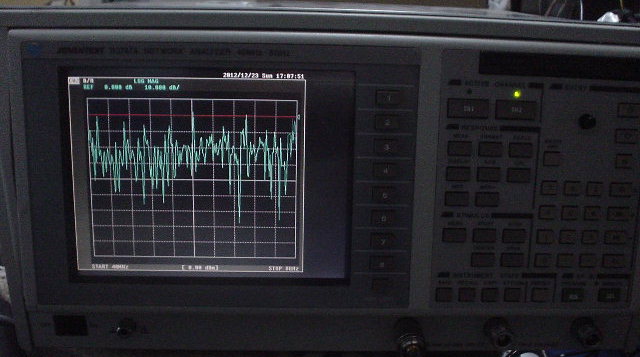

画面はでたが、フィルタの特性を測ろうとすると・・・、全く計れない（悔しさ半分、嬉しさ半分。冬休みの宿題だ！。トランスバータはどうした！−＞自分）
早速分解する。
これは上面
これは下面
PLLボード
NETWORK ANALYZER R3767A（４０MHｚ〜８GHｚ）
２０１２年１２月某日
ネットワークアナライザをまたもやオクでポチッとやってしまった。（ヤレヤレ）
早速届いたのを調べると・・・・。
・・・がっ、画面が出ない！
後ろのビデオ出力は出ている・・・・。外部モニタを使えば使える・・・・（では困る）。
電源入り切りしていたら直ってしまった。（実はこの後再発する）
画面はでたが、フィルタの特性を測ろうとすると・・・、全く計れない（悔しさ半分、嬉しさ半分。冬休みの宿題だ！。トランスバータはどうした！−＞自分）
早速分解する。

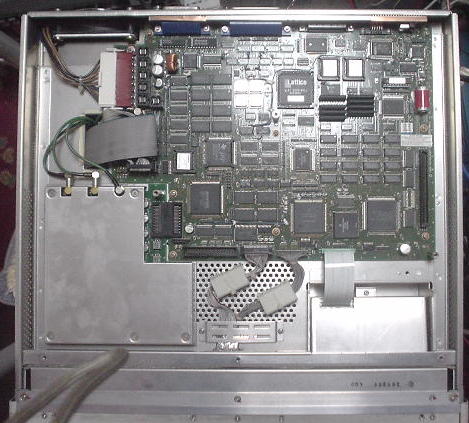

これは上面
これは下面

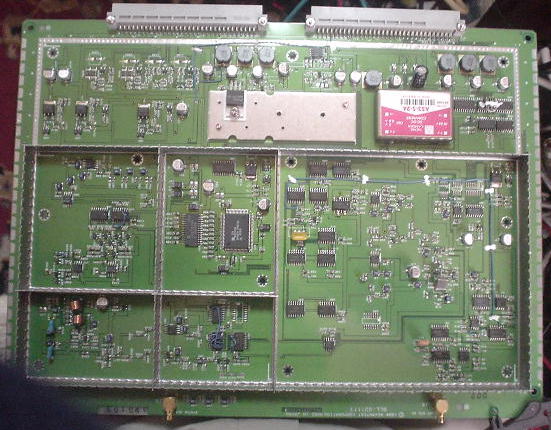

PLLボード
サンプラー用DDS
早速各部を調べる。ＹＩＧからの信号は・・・、出ている（スペアナで確認）。（実はこれが間違いの元）
このためあっちこっちをしらべるはめに。
せっかくだから写真を載せておこう。

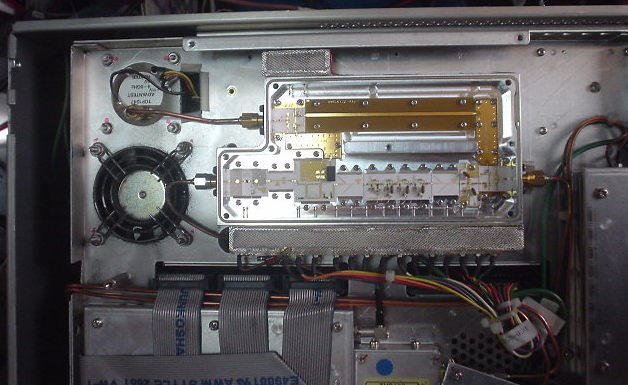

ＹＩＧの信号を４０ＭＨｚ〜３．７ＧＨｚへ変換する部分（ミキサ）とそのまますどうしにする部分の切り替えを含めた回路。
もともと４０ＭＨｚ〜３．７ＧＨｚのネットアナをすどうし回路で８ＧＨｚまで拡張したようだ。

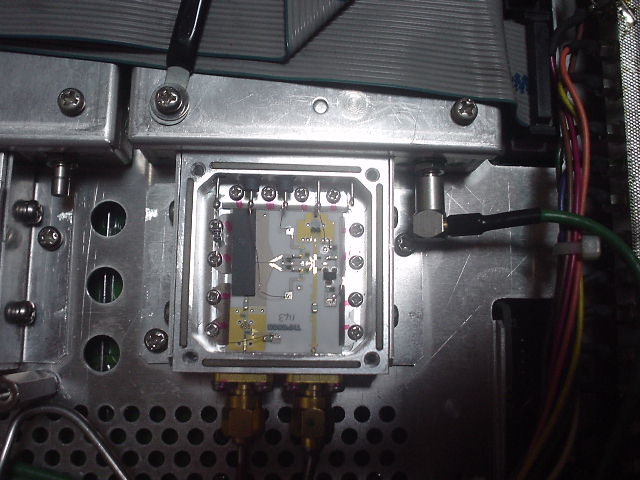

これはサンプラーである。４０ＭＨｚ代の高調波（コムジェネ）とミキシング（正確にはサンプリング）して８００ＫＨｚ代へ変換（？）する。

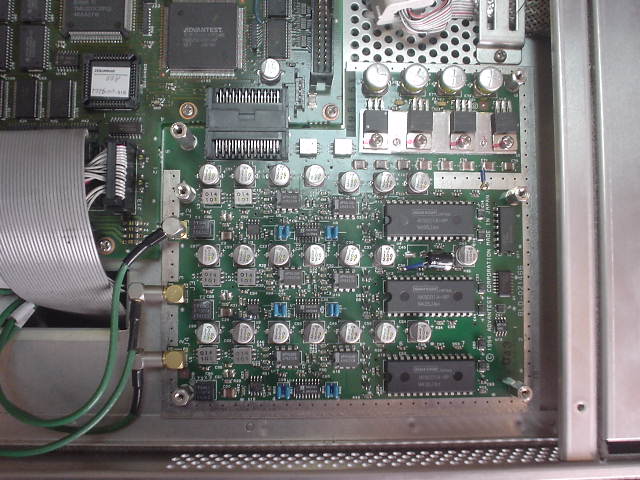

これは上面にある、８００ＫＨｚ代を２０ＫＨｚ代に変換してサンプリング（解析）する部分である。
ここまで調べてＹＩＧの電源電圧が１２Ｖのところに１Ｖ位しか掛かっていないことに気づいた。信号が出てくるので最初は気づかなかった。
やけにレベルが低いとは思ったが。
さらにミキサの５Ｖも掛かっていないことに気づいた。
どうやら電源回路が壊れている？
ＰＬＬボードの電源生成回路が動作していない。
レギュレータは３端子だが外部に電圧設定抵抗と電流ブーストトランジスタを付けるタイプであった。同じものをたまたま手持ちしていたので取り替えたが・・・直らない。
なにげに出力にコンデンサを追加すると電圧が出てきた。出力のコンデンサの容量不足？
取り替えたものを元にもどして、全ての電源回路の出力にコンデンサを追加した。
もともと付いている３３μＦのコンデンサに１００μＦのコンデンサ（黒いやつ）をパラに接続した（交換しても良かったが液漏れしているわけでは無いのでパラにした）。
２０１３年１月某日
年が明けてしまった。

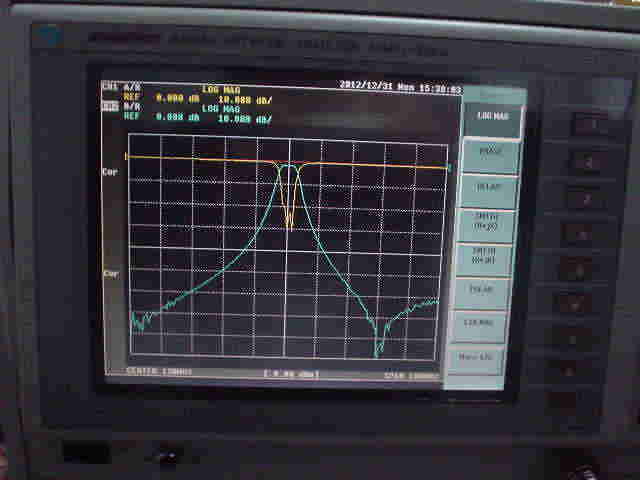

さて、Ｒ３７６７Ａだがフィルタの測定ができるようになった・・・が、何か変・・・？
どうやら時々ＰＬＬがアンロックするようだ。アンロックすると波形が乱れる。
電源が壊れているのに気づくまえにＰＬＬの調整トリマ（抵抗）をいじったのが悪かったようだ。
と、言うことでトリマを調整する。ＳＹＳＴＥＭメニューにＰＬＬを停止するファンクションキーがあるので、ＰＬＬ動作を止める。これで２個のトリマを調整する。
ゲインとオフセットがるので、ＰＬＬなしで周波数が設定どおりになるようにした。このままＰＬＬをオンするとロックしているが、周波数を変更するとロックがはずれる。
はずれると言っても、ＭＳ７１０のようにＤＤＳの高調波でロックさせるのでＤＤＳの基本波分上でロックする。どうやら常に上へロックするので、ＰＬＬを止めた状態で設定周波数の少し下へ約１ＭＨｚほどずれたところへＹＩＧの発信周波数がくるように低い周波数４０ＭＨｚでオフセット高い周波数８ＧＨｚでゲインを交互に合わせ込んだ、真ん中４ＧＨｚでも約１ＭＨｚ下であることも確認した。
これで周波数のロックはずれは無くなった。
と、思っていたが、翌日電源を入れて確認したらロックがはずれた。(--;)
再度調整！。こんどは約２ＭＨｚ下へ調整した。
さらに翌日確認したが大丈夫であった。（４月現在まで大丈夫である）。
２月某日
ネットアナはスペアナになるのか？

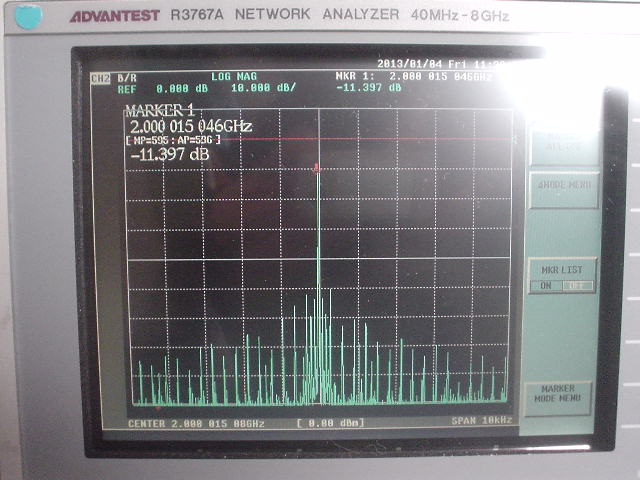

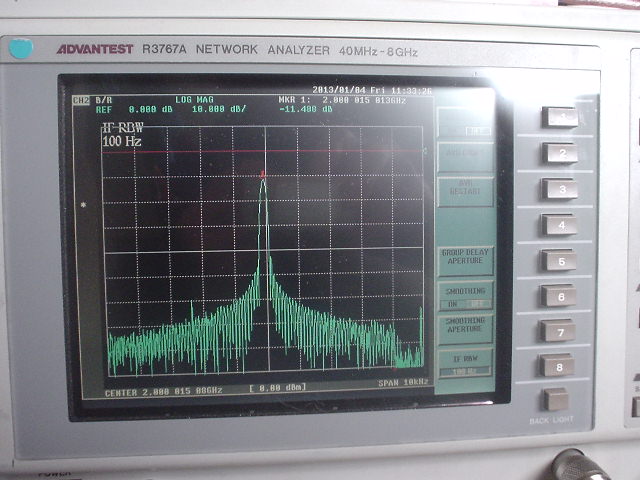

ＳＳＧの信号を測定してみると・・・・

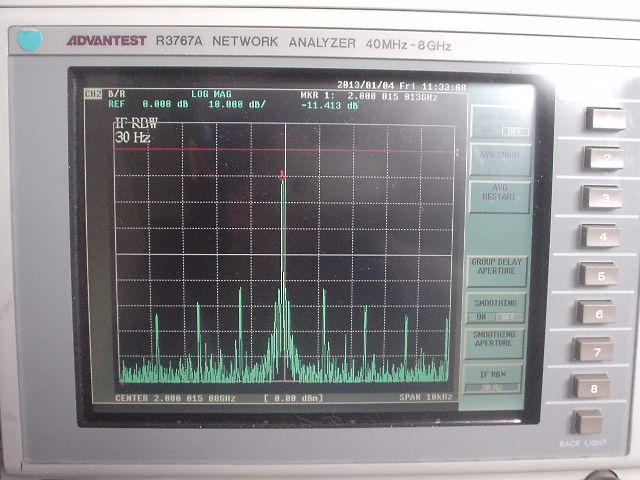

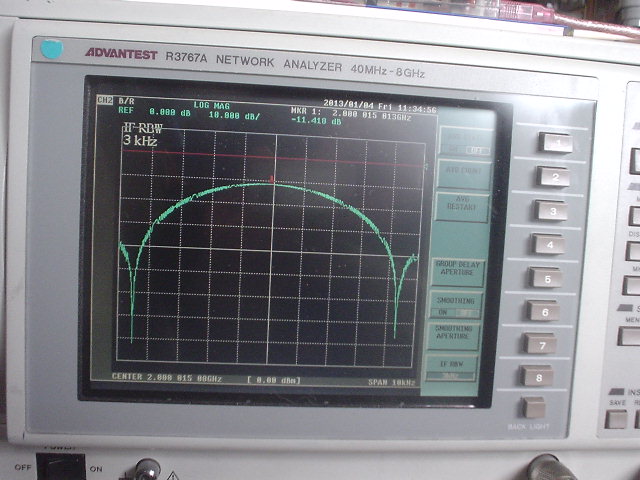

ディジタルフィルタの形が見えてしまう・・・・。スペアナでもフィルタの形を見ているのだから同じではあるが・・・。

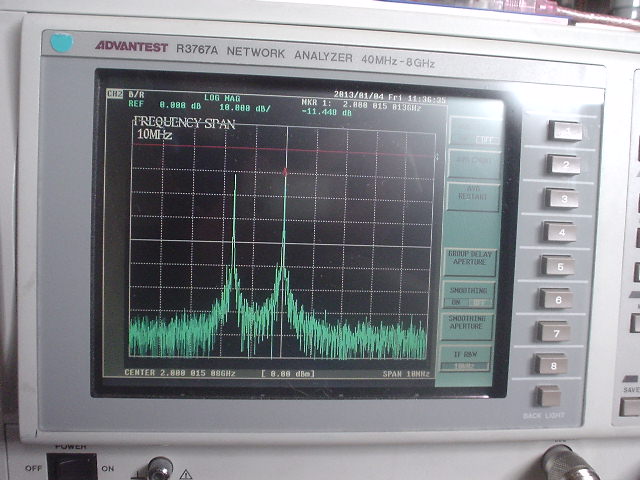

しかし、決定的に違うのは、ＩＦが低いのでイメージが見えてしまう。ネットアナは自分の信号を自分でみるのだからイメージ除去は不要な訳だ。
と、言うことでネットアナはスペアナにはならない！！（当たり前！？）

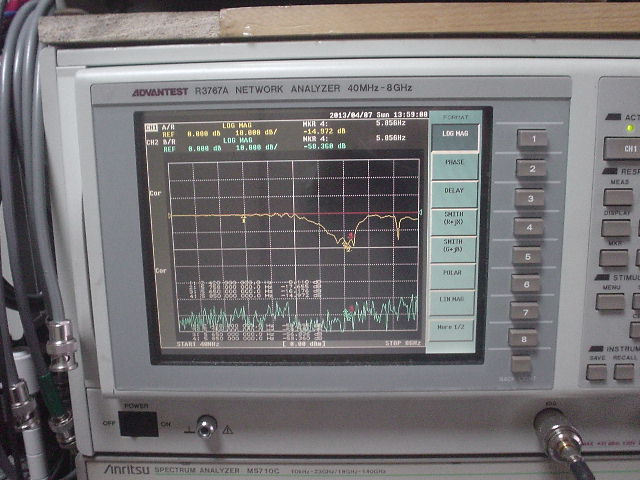

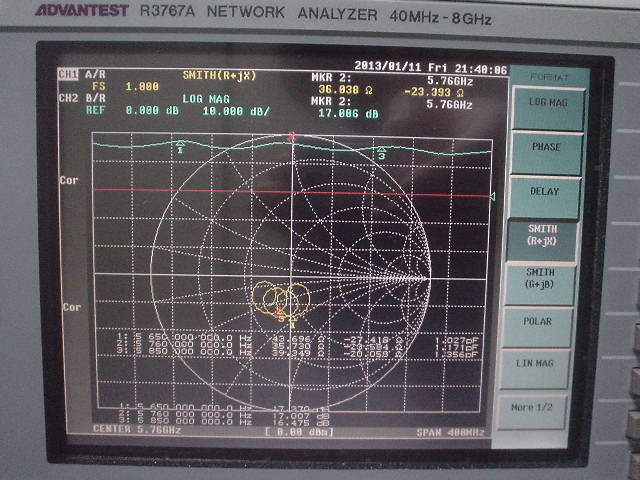

５ＧＨｚのＬＮＡの入力特性を測ってみた。ＳＭＩＴＨチャートを描くとこんな感じ。ＬやＣの過不足がすぐに判る。闇雲にスタブを付けるよりは調整が速く出来る。
３月某日

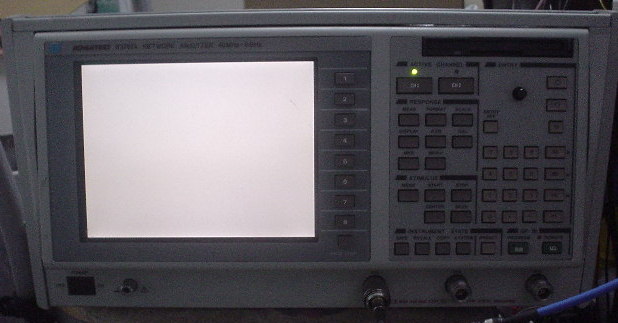

例の画面が真っ白で何も表示されない現象が再発した。電源入り切りでは回復しない。
後ろのビデオ出力では表示されるので、パネルの液晶の不良らしい。
と、言うことで分解した。
両側のパネルを保持している金具を外して全面に引き抜く。その前にパネルへいっている配線のコアを取り外してコネクタを抜いておく。フロッピー用のフラットケーブルも抜いておく。
パネルをとりはずしてサイドの金具を取り外し、裏蓋をはずす。と言っても裏蓋ははめ込んである、隙間から小さなマイナスドライバで少しづつこじて外す。メンテナンスは考えてなさそう。

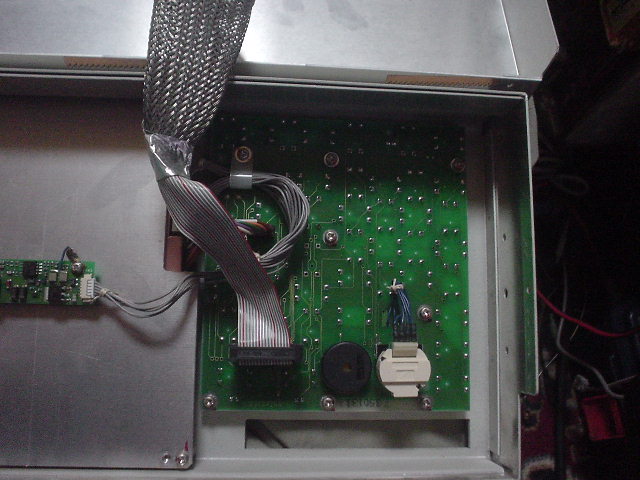

裏蓋をはずしたところ。

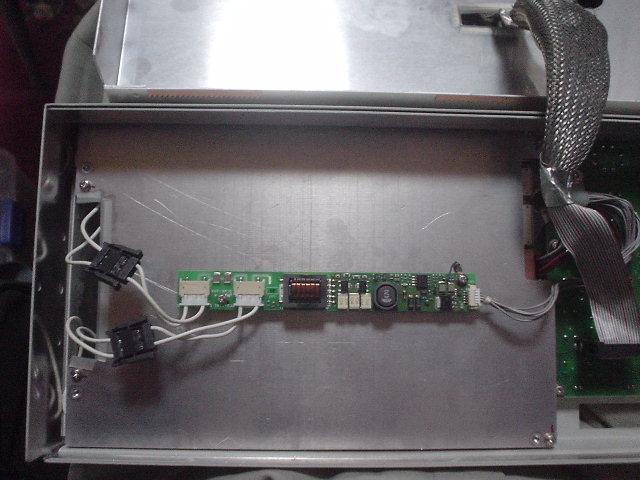

バックライトの高圧発生器。この下に液晶がある。

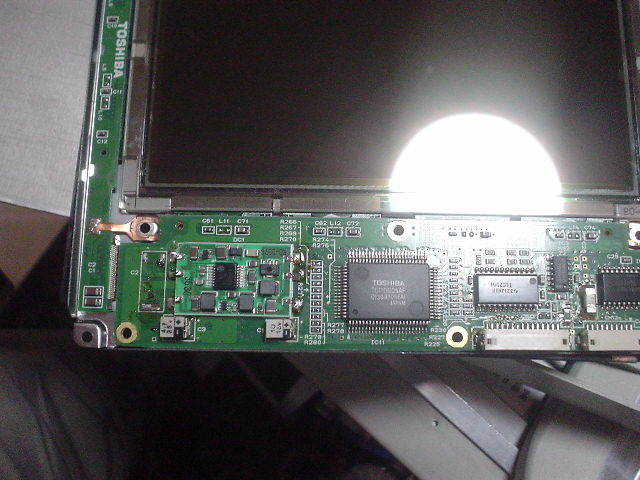

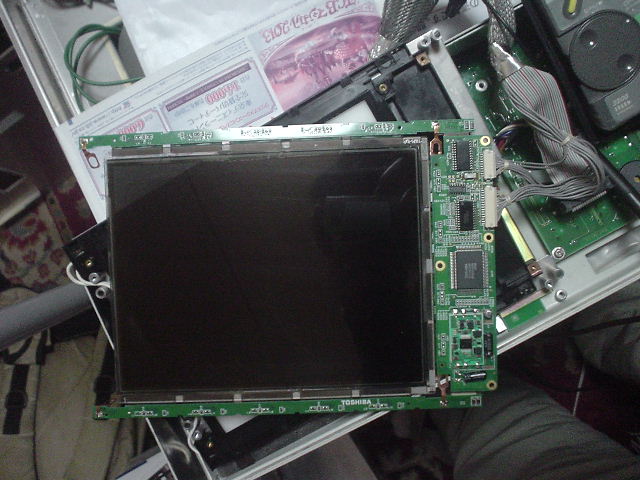

液晶パネル部を分解する。この画面の左下部分のコンデンサが液漏れしているのを発見。一つ取り外している。
３つのコンデンサを外し、基板をアルコールで清掃する。ここに付いている別基板はＤＣ−ＤＣコンバータだが液が染みて動作不良になっていた。ＤＣ−ＤＣも外して洗浄する。
元通り組み立てて回復した。（メデタシメデタシ）
