ＣＯＵＮＴＥＲ　ＭＦ７６Ａ

１１月某日

・マイクロ波カウンターを入手した。以前からオクで入札していたがダメだったものだ。その間に既に１０桁のカウンタを入手してしまっていたのだが・・・。プリスケーラを付けるのはめんどいしぃ・・・と考えていたら、ついふらふらと入札していた。これで落とせればいいや程度の金額だったが、落札してしまった。
おそらく入力１が壊れているとのことで、ほとんど手を出す人が少なかったせいかもしれない。

・早速届いたカウンタの入力１を調べたが、なるほど、何も反応しない（壊れているのだから当然・・・？）。

・開腹して入力１のヘッドアンプの出力らしきものを調べると、信号が出てこない。ヘッドアンプらしきものが壊れているようだ。

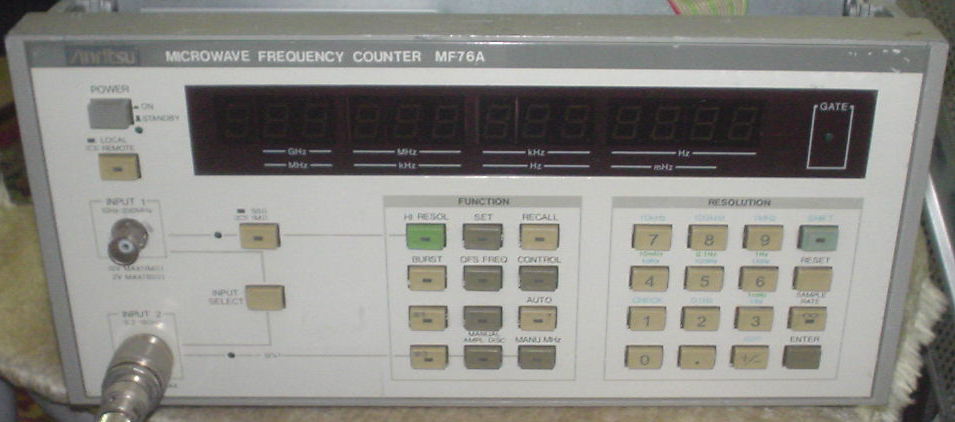

これがカウンタ（電源入れる前）

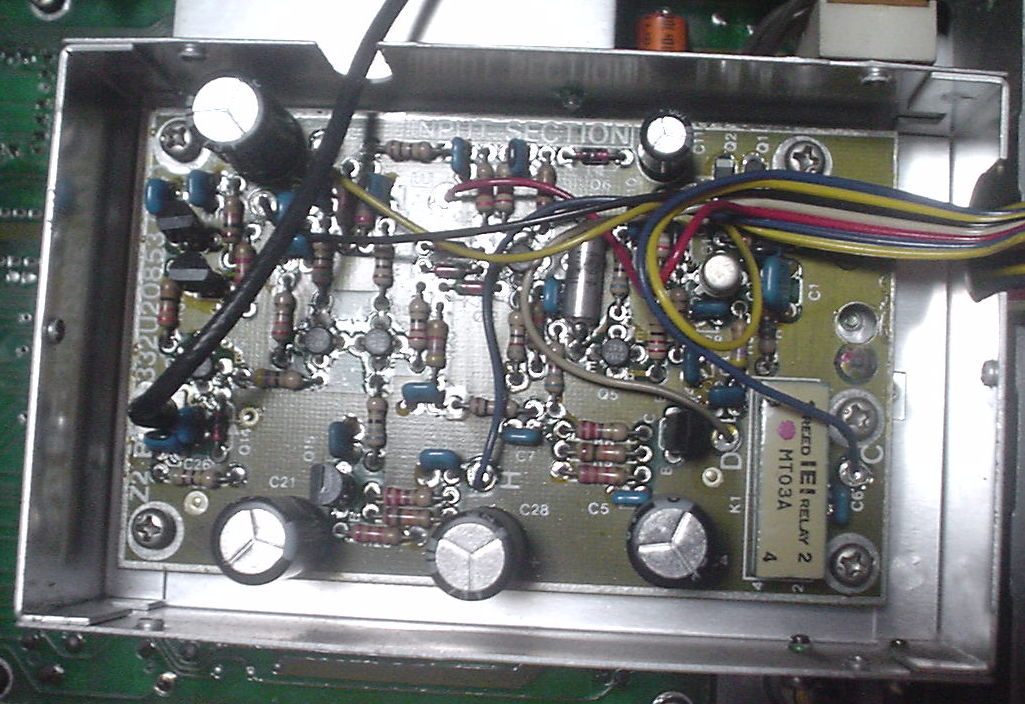

入力１のすぐ裏に付いているヘッドアンプ部

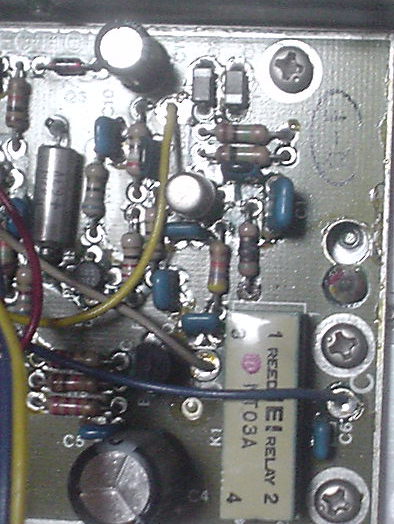

よーく見ると、なんと入力抵抗（５０Ω？）が焼損している！！（リレーのすぐ上の黒くなった抵抗）


基板へのダメージがほとんど無いから瞬時に焼けたようだ。ここの入力アンプのＦＥＴ（３ＳＫ６０）を調べるとＧ１が導通している。ＭＯＳＦＥＴのゲートが導通してしまっている。上の方のネジの横に保護ダイオードらしきものが付いているが破損していなかった。おそらく過大なパワー（１００Ｗくらい）を印可して保護ダイオードが動作する前にゲートが逝ってしまったのであろう。
早速３ＳＫ６０をネット注文した。翌々日に届いた。早い！。便利な世の中になったものだ。

・部品が届いたので早速抵抗とＦＥＴを交換した。

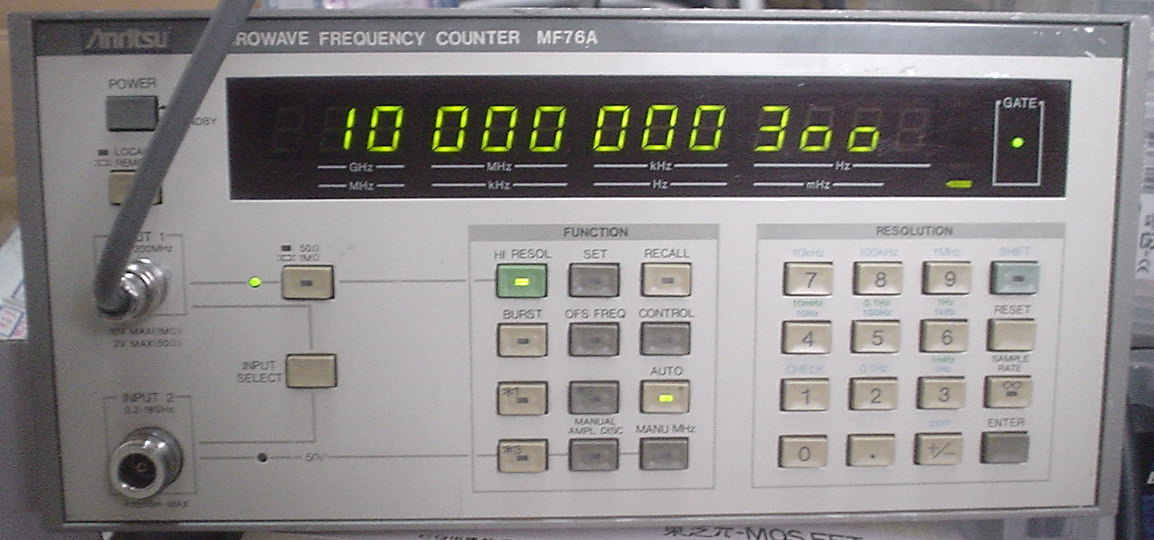

　入力１は直ったのでカウントできるようになった。内蔵のＲＥＦでＧＰＳ同期の１０ＭＨｚをカウントしているところである。
