ＨＰ８５６９Ｂ

HP-8569B

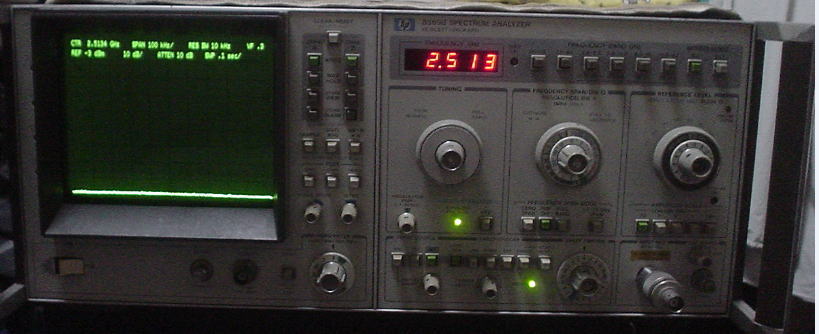

HP（Agilent）８５６９B　０．０１～２２GHｚ　スペクトラムアナライザ

・ヤフオクでまたもやスペアナを落札した。これでスペアナは３台目である。（汗）
　「１：SweepTimeSWの故障。2：REF Level 切替えSW接触不良」とのことで、波形の出ない写真が掲載されていた。この機種はSWの接触不良が特有の故障であることは、熊野谿さんのホームページで見たのでSWの機械的不良だと決め付けて（危険だが）入札した。結果、R3３61Cよりも安く落札できた。と言っても設計時期が古いので妥当かもしれない。

・現物が届いたので早速チェックした。
　
・やはりSWの接触不良である。しかし、波形は出る。いずれにせよSWの修理からトライだ。

・このSWはSW単体を取り付けたのではなく、基板のパターンでSW電極を構成し、可動部を基板に当てるように組んである。SW単体を取り外すわけには行かない。基板ごと分解しなくてはならい。

・SW部はパネルごと外れるはずだ。上下のそれらしきネジをはずす。どこかのホームページにネジ４本とあったが、６本のネジを外した。パネルを外してみると正面から向かって右の下のNコネクタ部分の２本はNコネクタを支えているネジであり外す必要はなかった。

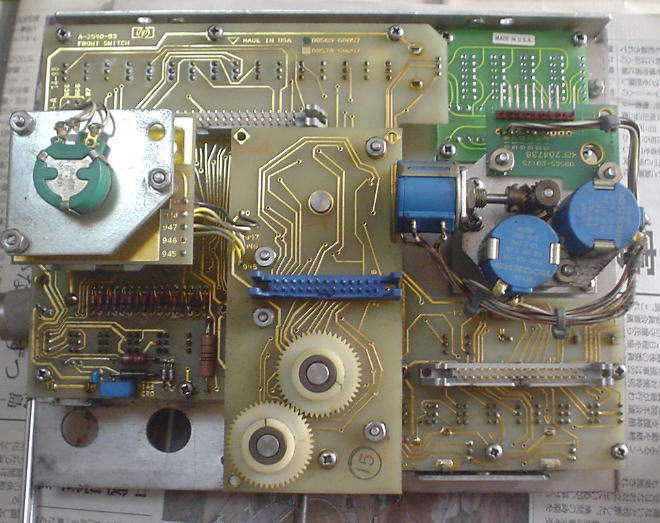

　　　　　外したパネル（裏）

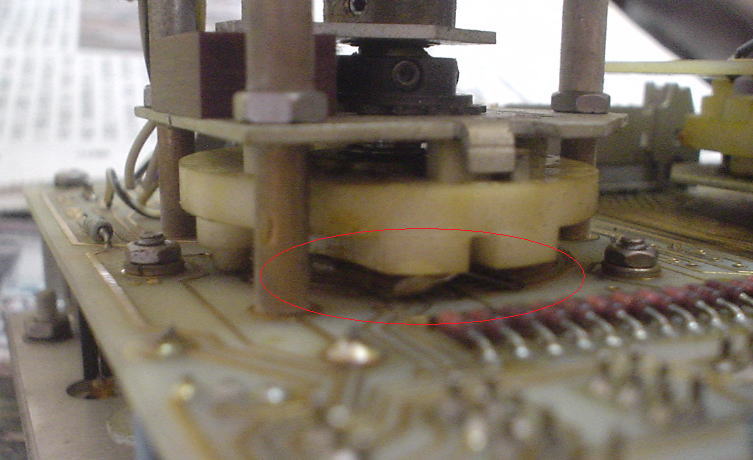

　　分かりにくいがSWの金属ベロが外れかけている。

・早速SWをばらした。

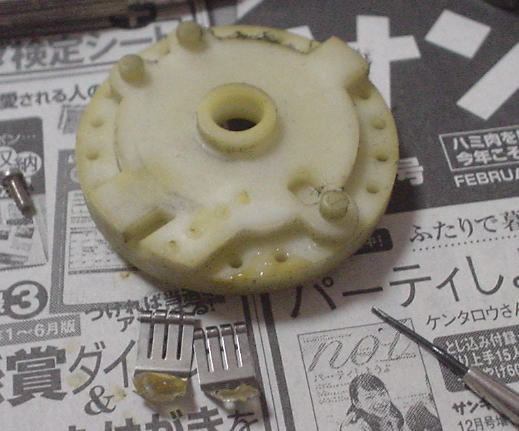

・SWの回転体と完全に外した金属ベロ２個。ベロを支えるにしては穴が小さい感じがする。

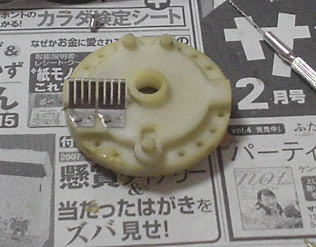

・金属ベロをネジで止めた。０．５ｍｍのドリル（と言っても指で回す１００円ショップに売っているやつ）で穴を明け、時計用のネジで止めた。時計用のネジの手持ち数が少ないので１個ずつとして、接着剤併用で固定した。

・この様に固定した回転体は２個、あと２個はとりあえず大丈夫そうであった。

・さて補修した２個の回転体を組み立てるのにてこずった。取り付ける順番は覚えておいたし、写真も取ったつもりだったが、この写真では相対位置まで分からない。

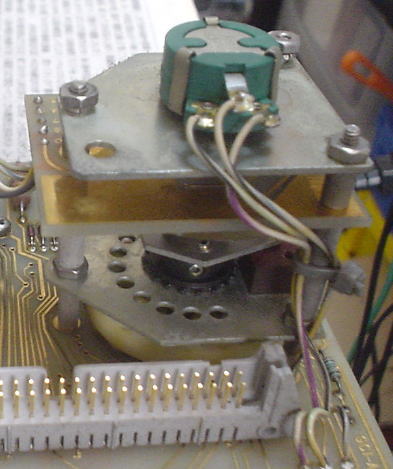

・シャフトは３重になっており、一番外側のノブを押し込むとパネル側の回転体が動き、戻す（バネで戻る）と後ろ側（写真に写っている側）の回転体が動かせるようになっている。
・つまり押し込んだり、戻ったりのときにうまく回転体の定位置にピンが嵌るように相対位置を合わせる必要がある。これを理解するのに時間がかかった。２回ほど組んだりばらしたり。
・さて相対位置関係が分かったので、それを合わせて組み立てた。途中で確認したときには動いたが、全部組み立てると動かなくなった。れれ！
・どうも写真にある黒い歯車のようなものを外すとうまく動く。
・よく見ると、歯車のそばの茶色い物からピンが出ていて歯車にあたっている。歯車はSWを操作しない定位置でノブを押し込むときに歯と歯の間を通るようにし、押し込んだ状態で回転できるようにピンを通過させる位置に取り付けなければならない。また、戻った位置でも回転できなければいけない。

・何度もばらしてようやく組み上げた。

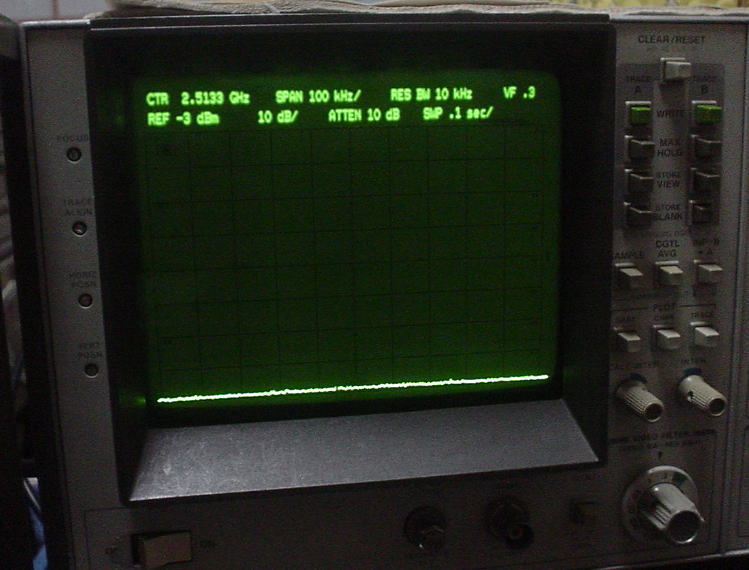

・組み上げたところで通電してみる。画面上部の２行目左端にREFレベルが表示される。まず真ん中のつまみで調整する１桁台の数値を合わせる。これはつまみで回すボリュームとその位置を読み取る円盤の位置関係をあわせる。これはSWをばらさなくても横からネジを緩めることで調整できた。

・さてリファレンスレベルをいろいろ切り替えてテストする。押し込んでATTを切り替える。押し込まずにＩＦゲインを切り替えリファレンスレベルを切り替える。うんん、何かおかしいぞ！SWのレファレンスレベルを０、－１０、－２０、－３０、－４０、－５０と切り替えても画面のREFは０、０、－２０、－２０、－４０、－４０となる。うーーん、－１０のレベルがおかしいぞ。
・でも、画面のノイズレベルは１０ｄBずつ変化する。アジレントのホームページからダウンロードしたサービスマニュアルで回路を確認すると、画面表示はCPUで行っている。しかし、CPUは制御はやってなく表示だけのようである。つまり、CPUのIOの－１０ｄBの信号読み取りが故障していることになる。
・回路図を調べ、疑わしいところに行き着いた。

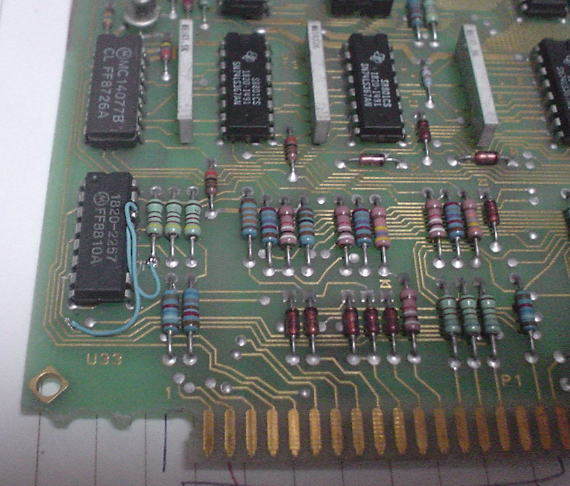

・U33とマークされたICの６，７ピンがー１０ｄB信号のレベル変換器だ。他のピンの抵抗値と比較するとこの入力の６ピンの抵抗値が無限大であり他と違う。回路図とパターンを調べ未使用の回路が右側に残っていることが分かったので、右側の回路にパターンカットとジャンパーで接続を変更した。

・接続を変更した写真

・これで、REF表示が正常になった。

（２００８．１２．２４）

・ＩＣが壊れた原因はなんだろう。経年変化かな？。でもここだけ？（他にもあるかもしれないが）
　ＳＷのベロがはずれて、どこかのパターンと接触したかな？。これはＳＷと言うよりプリントパターンの一部がＳＷになっているようなものだから、外れたベロがどこかに接触したのが正解だろう（と考えよう）。
・他になにか不具合が無いか調べようとしたが、ＦＡＮの音がとんでもなく五月蝿い。いままでの測定器（スペアナやＳＳＧ）の中で一番五月蝿い。ＦＡＮを見てみるとＡＣ１００ＶのＦＡＮである。今時はパソコン用の静かなＦＡＮがあると言うのに。！そうだ。パソコンのＦＡＮと交換しよう。
・と言うことでＦＡＮを調べた。ＴＯＢＩＳＨＩのＳ４＊＊＊＊らしい。風量は２．３ｍ３／ｍｉｎのようだ。大きさは１２０ｍｍ×１２０ｍｍ×３８ｍｍ。パソコン用で同様のＦＡＮを探す。パソコン用ＦＡＮの風量はＣＦＭ（ｆｅｅｔ３／ｍｉｎ）なので、換算すると約８２ＣＦＭとなる。同じ大きさと風量で探すとＵＬＴＲＡＫＡＺＥの２０００ｍｉｎ-1（ｒｐｍ）タイプで１２０ｍｍ×１２０ｍｍ×３８ｍｍ、８７．６３ＣＦＭがあった。

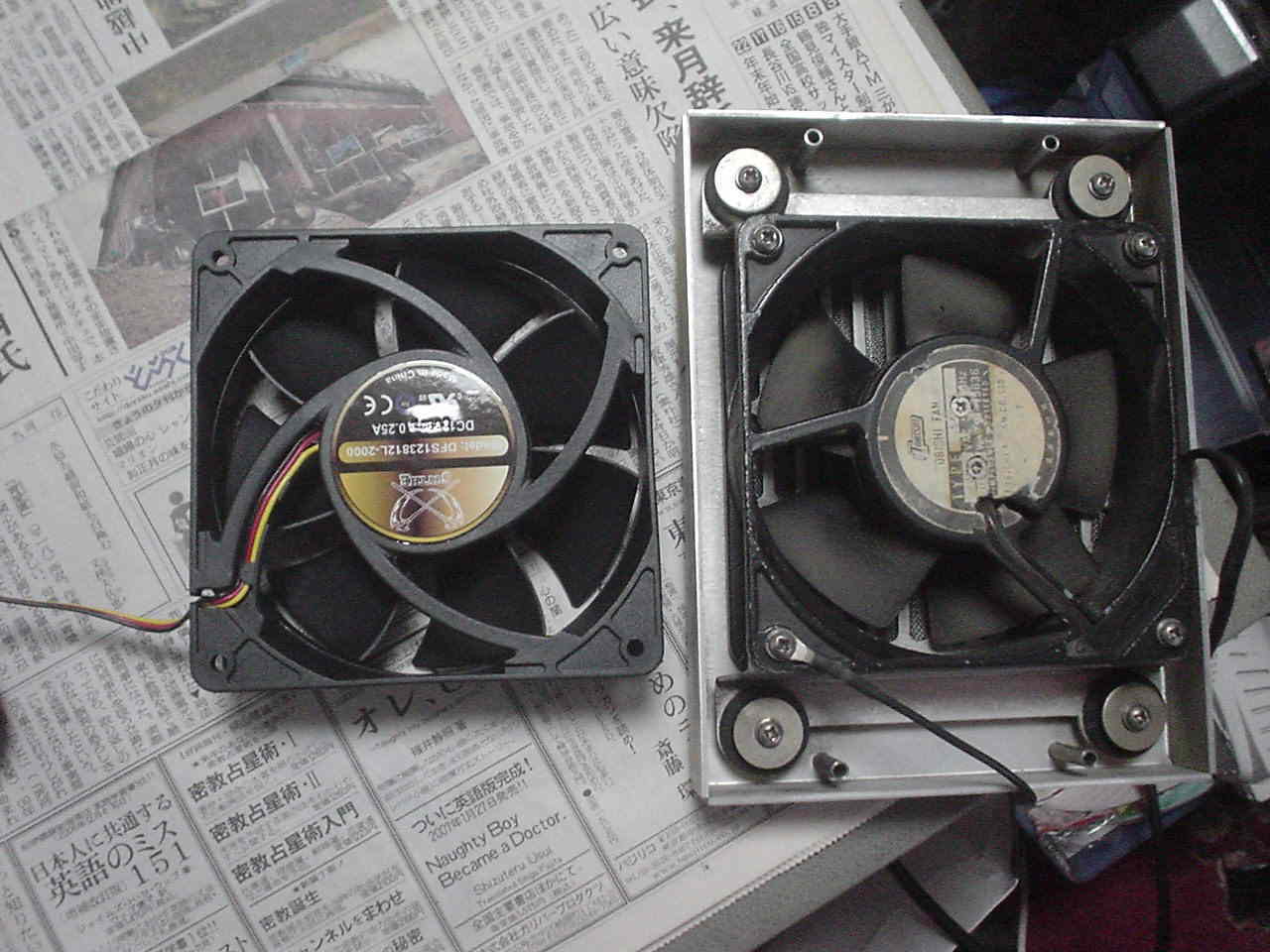

・早速注文して届いたＦＡＮとならべて写した写真。

・さて、ＦＡＮは１２Ｖ電源だが、０．２５Ａの電流を消費する。スペアナ内部の電源で１５Ｖがあるが、容量は１Ａ程度しかない。ここから０．２５Ａも取れない。小型の１２Ｖ電源も必要だ！と言うことで１００Ｖｔｏ１２Ｖの小型スイッチング電源を探して入手した。

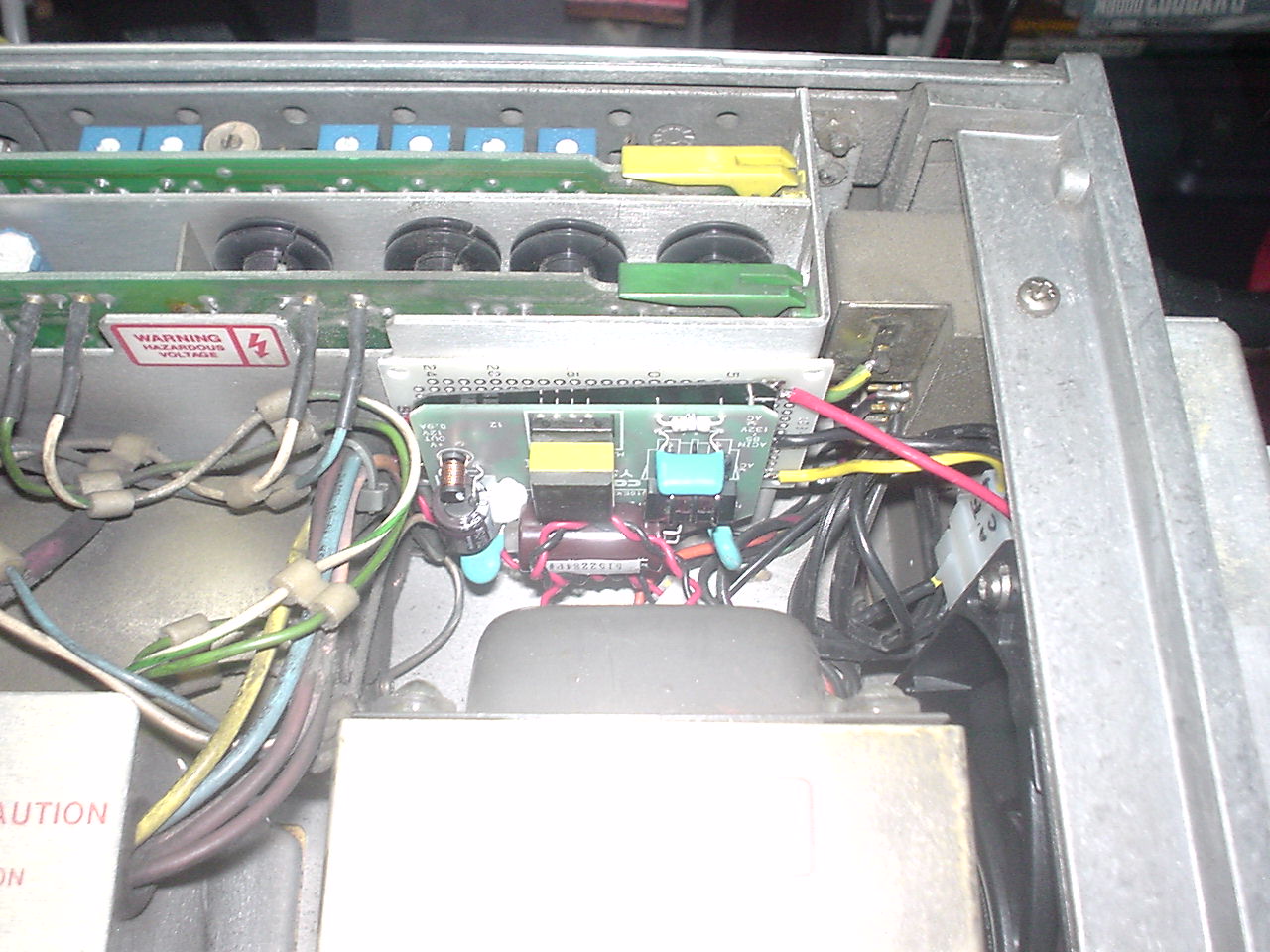

・スイッチング電源は電源まわりの隙間に設置した。
・交換したＦＡＮと電源の写真

更新２００８．１２．３０
