トランスバータ用ＬＯの製作

・２０１２年４月某日
　ＶＣＯを交換したのだが、親機で５．６７ＧＨｚの信号を聞くとＳＳＢで音が濁っている。

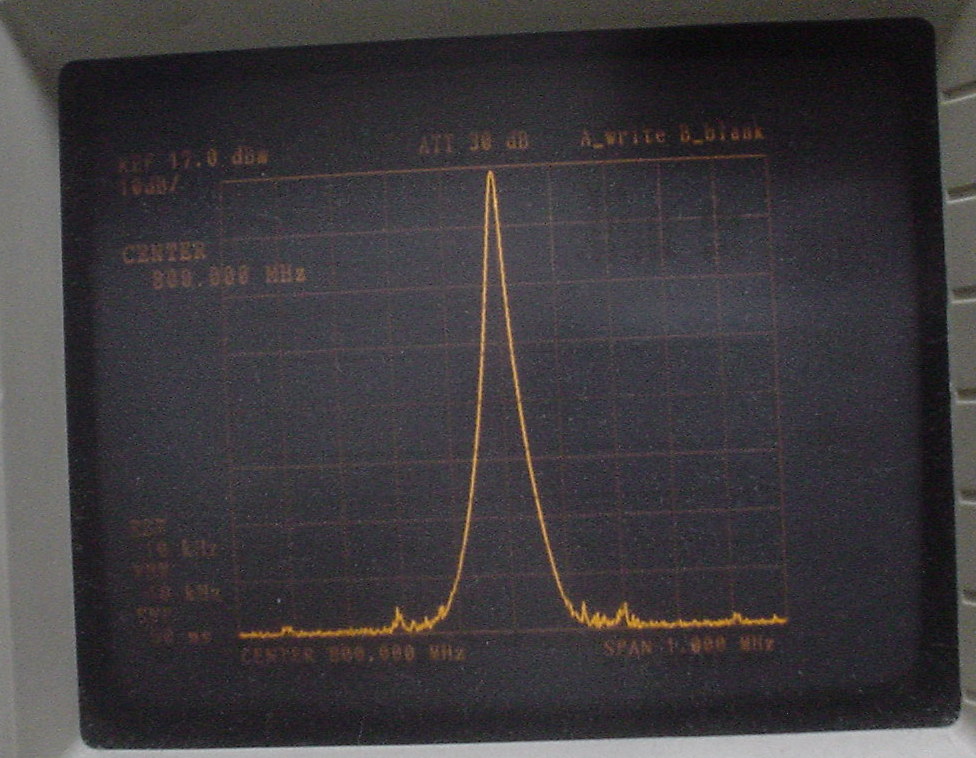

　ＰＬＬの波形を見ると



なんだかノイズが多いぞ。Ｃ／Ｎが良くないなあ。

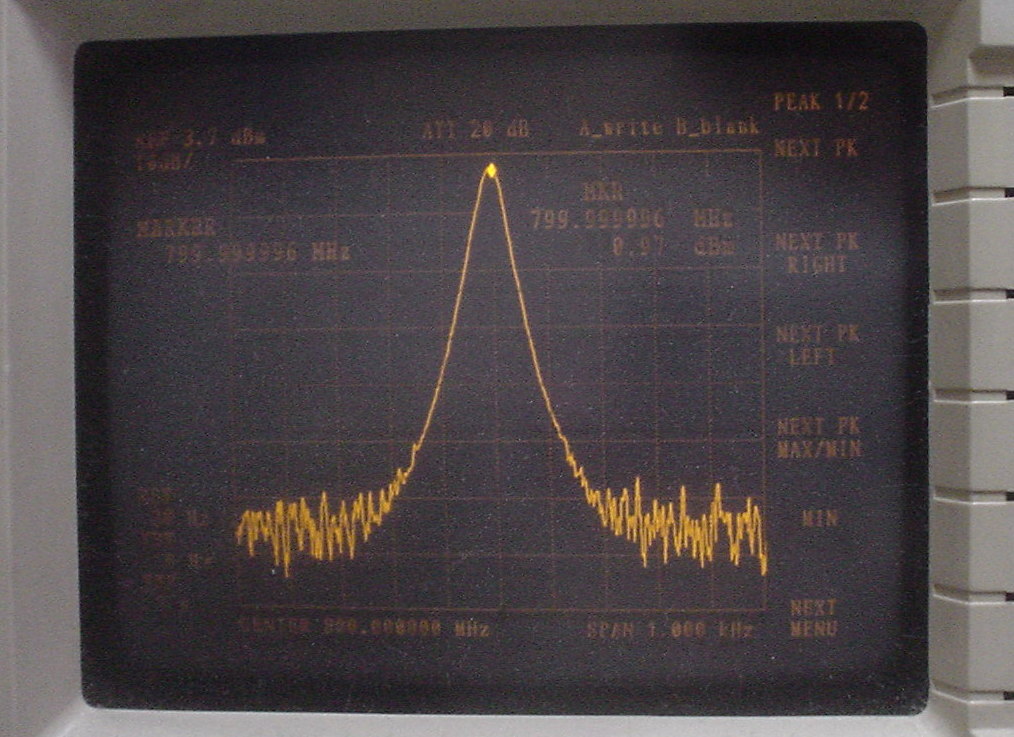

これが前のＰＬＬの波形なのだ。周波数とスパンが微妙に違うが、波形の形が全く違う。
ＶＣＯが違うとこんなに違うものなのかなぁ

これは、親機の７００ＭＨｚ台の２倍高調はの１５００ＭＨｚ台の波形なのだが・・・。
これの方がＣ／Ｎが良いぞ。

・７００ＭＨｚ台のＶＣＯはまだ手持ちがあるのでこれでＬＯを作り直した方が良いのかなぁ。
たしかにＫｖは１０ＭＨｚ／Ｖくらいになるのでノイズは減りそうだが。１５００ＭＨｚ台のＶＣＯだとＫｖは２５ＭＨｚ／ＶくらいなのでＣ／Ｎは悪くなりそうな気がするが・・・。逓倍すれば同じなのかなぁと考えていたが、違うのかもしれない。（だれか教えて）。

４月某日
・悩んでもしようが無いので、改めてLOを作ることにした。
まずは、以前のLOのパターンのVCOを７００MHｚのものにして、逓倍するためにアンプを追加して、その後は以前のままとしてみた。
しかし、これは失敗だった。VCOの直後のアンプの出力がVCOへ回り込み、PLLがロックしない。アンプを止めるとPLLがロックする。
でもこれでは使い物にならない。
結局、VCO（PLL)と２逓倍と３逓倍を別々に作ることにした。
VCO単独回路にしたので、基板に余裕ができて、PLLのループフィルタを調整しやすいようにした。
結果、以前よりもC/Nの良いPLLができた。

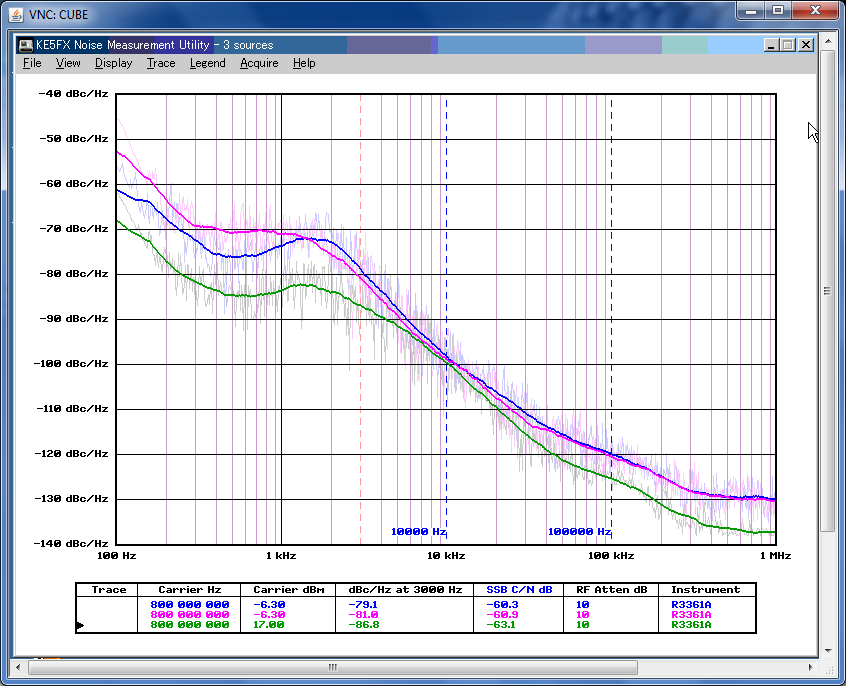

以下の緑の線が最終結果である。



それぞれの基板である。

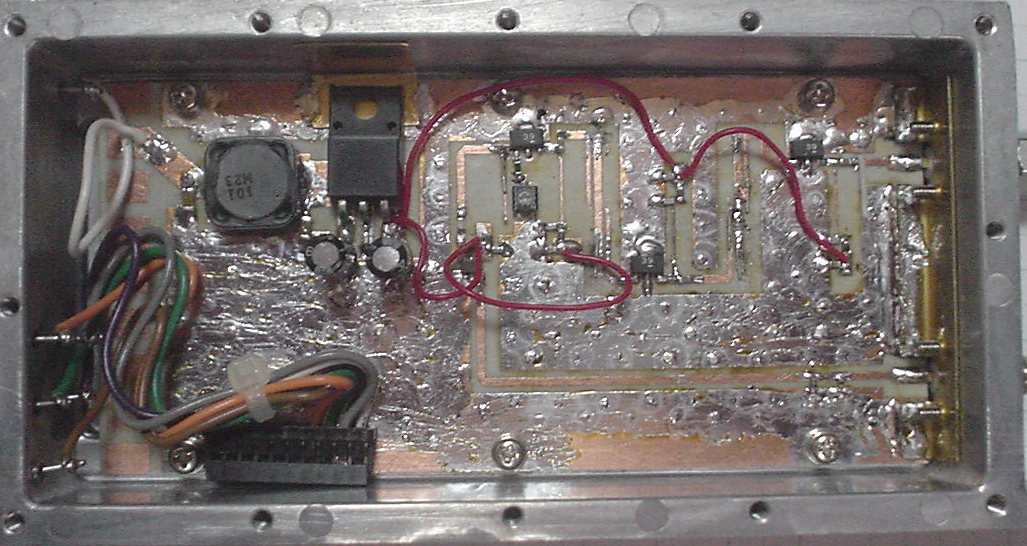

PLL基板

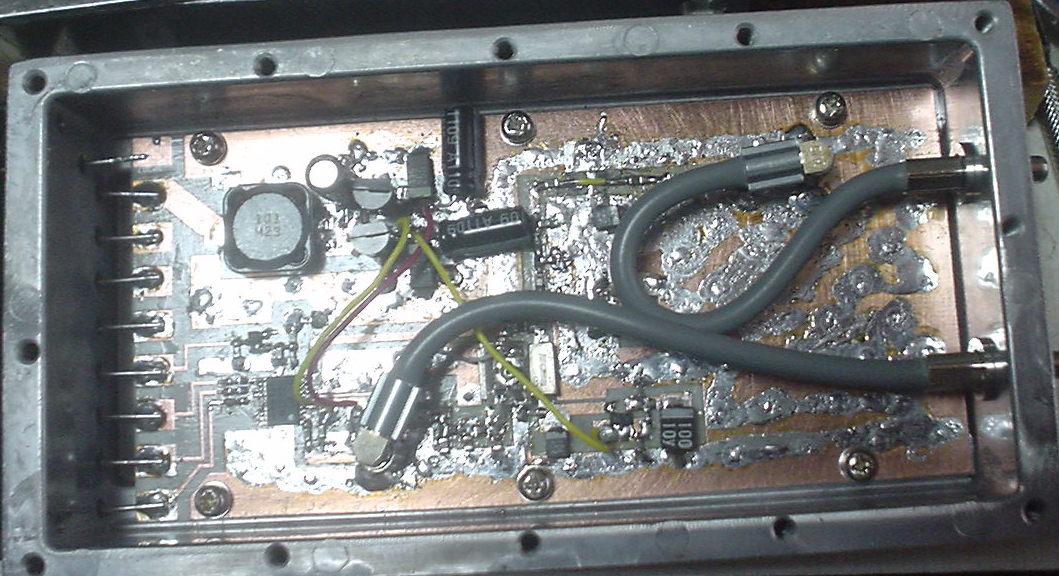

２逓倍基板

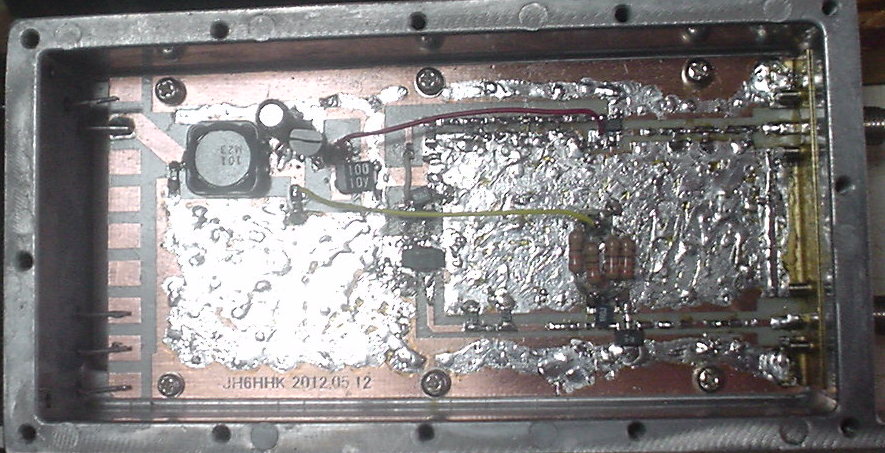

３逓倍基板

５月某日
・３つのモジュール（PLL、２逓倍、３逓倍）を仮接続して親機で５．６７GHｚを受信した。
音に濁りは無くなった。
（メデタシ、メデタシ）
・ようやくトランスバータとして組み立てる準備ができた。
・いや、１０GHｚのトランスバータ部がまだだった。
　ケースが無いなぁ。どうしようか・・・目下思案中である。
