２０１３年２月某日
　・トランスバータの本体がようやく組上がった。

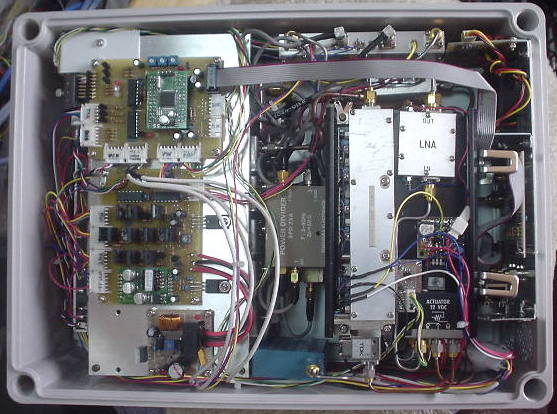

　箱に収めてみたが・・・。少し小さかったかなぁ・・・。箱を買った時は大きいかなと思ったが・・・。

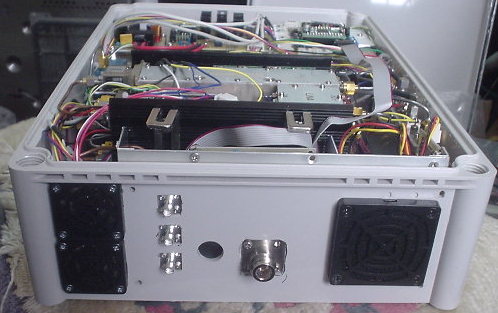

・箱の下からアクセスするようにしている。
・夏の高温対策でＦＡＮも付けてみたが・・・。



左が吸気口で右に排気ファンがある。ヒートシンクに付けた温度センサーでＦＡＮを停止−低速−高速を制御する。

さーーて、魂を入れなければ・・・・。これからソフト作りである。

あ、そうだ。磁気センサーも追加したのだ。



後で追加したのでこのようにＬアングル追加で端っこに付けてみた。真ん中だと支柱（鉄）の影響を受けそうだから。

３月某日
・魂を入れてほぼ完成した。
温度センサー、出力モニタ、方位モニタも搭載、親機でデータ表示できるようにした。

・しばらくランニングテストをしていると、受信動作が不安定なことに気づいた。
　けっこう悩んだが、受信用１２Ｖの電圧が電源基板から出てこないことに気づいた。（と言うか調べた結果だが）
　たまにしか発生しないのも困りもんだ。
　どこが悪いのか回路を突っついていると直ってしまった。

・しばらくすると、再び発生。テスタを付けると受信用１２Ｖが出てこない。しかし、オシロを付けると正常に動作する。？？？
　どこかの接触不良っぽいが・・・・。

・ＣＰＵ搭載コントロールボードをはずして電源コントロール基板をチェック。



・よく判らず、いったん元に戻したが、必ず発生するようになった。
　そこで調べると、各バンド共通な現象である。と言うことはバンドに共通な受信回路回りとなる。
・送信で５Ｖを発生する送信信号を反転するロジック回路があり、それをデジトラで構成している部分の５Ｖが不安定ことを突き止めた。

・再度ボードを外して、電源コントロール基板を確認すると。ＢＩＮＧＯ！、デジトラ出力のプルアップ回路の抵抗が未ハンダであった。

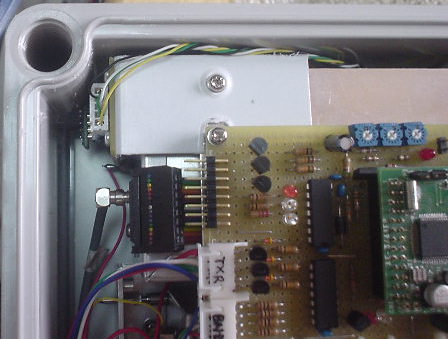

　抵抗の根本はハンダしていたが、５Ｖラインへリードを曲げてその先をハンダするべき所が未ハンダであった。リード先にハンダの盛り上がりがあり、先端が接触していただけだった。見かけはハンダの盛り上がりによりハンダされたように見えたが、よくよく見ると先端が接触しただけであった。接触不良っぽい動作もこれでうなづける。
　再ハンダしてようやく直った。（ヤレヤレ）。
