２０１２年８月某日
　・トランスバータの本体を組まなければならないが、亀の歩みよりのろい。

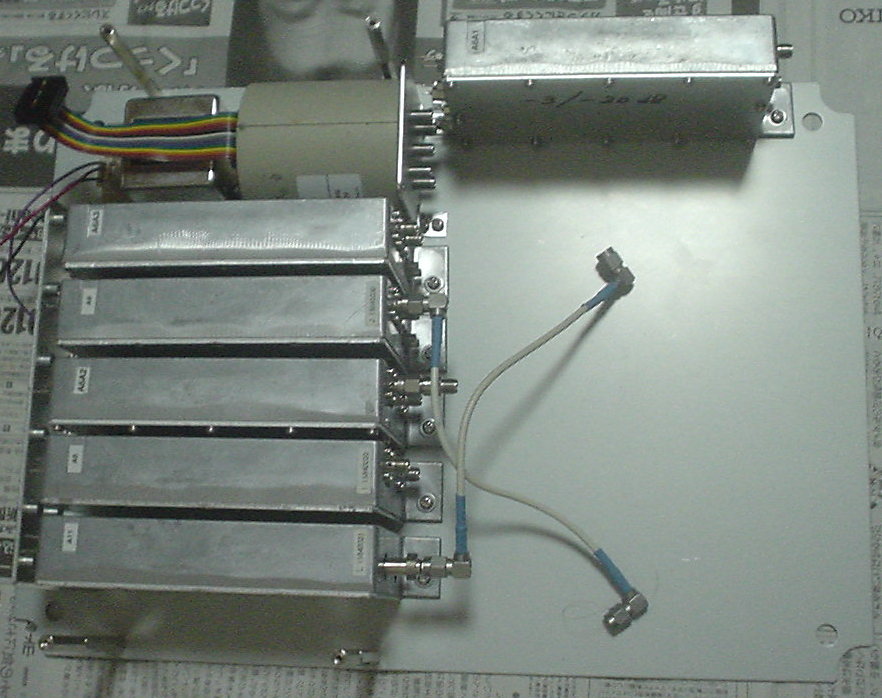

　ようやく半分ほど機器がそろったので、仮に組んでみた。

LOが３ブロックに増えてしまったので、スペースが無いぞ・・・・。無理矢理詰め込もうとしたが・・・。

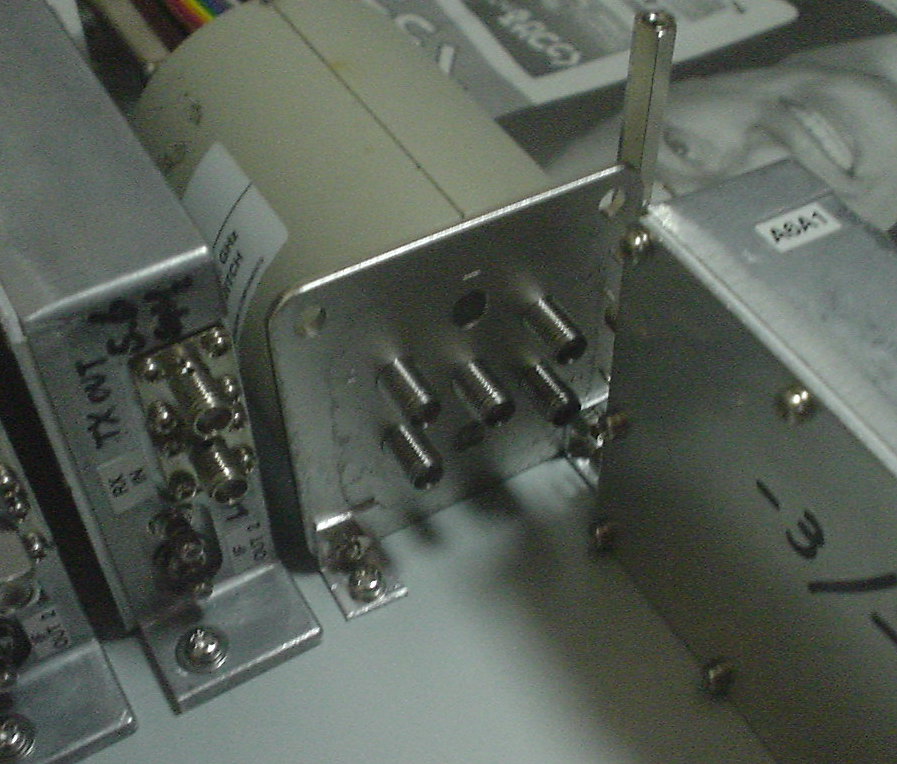

この部分が接近しすぎだなぁ。SMAコネクタがねじ込めないぞ。
と言うことで少しリレーをずらすことにした。

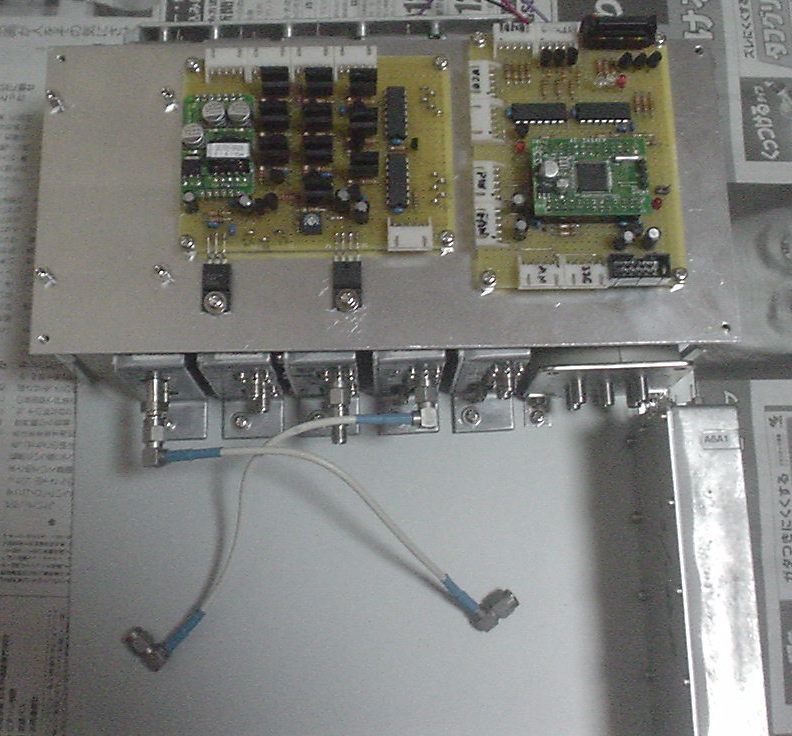

とりあえずCPUボードを載せてみたところである。

１０月某日
・各バンドのアンプが出来た。以前オクで入手していたアンプケースを流用した（１０GHｚトランスバータ参照）。このケースは出力モニタ用DC出力が付いていたので、急遽、CPUの設計変更でDC出力をモニタできるようにした。予備のコネクタを１個付けていたのでこれを使用する。これで予備が無くなったので、次に改造するには無理矢理コネクタを付けなければならない。って言うかもう改造できない。えっ、コネクタなくても・・・。自分のポリシーとして組み立てた後、ハンダ鏝が無いと分解できないのはダメと決めている。片側はコネクタにして、分離出来るようにしている。

改造した基板

２０１３年　１月某日

謹賀新年　今年もよろしく・・・・って、年が変わってもまだ完成しない・・・（トホホ）。


・やっぱり邪魔！
　アンプユニットを組み込もうとして、若干狭いことに気づいた。上のはみ出たユニットがやっぱり邪魔だ。
　そこで作り直すことにした。もともとそんなたいそうな回路は入っていない。同軸で供給したＤＣを取り出し、送信時にＡＴＴを２０ｄＢほど入れる回路である。

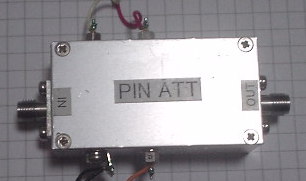

　ジャンクボックスを探すとこのような物が出てきたので、これに組み込んでみよう。

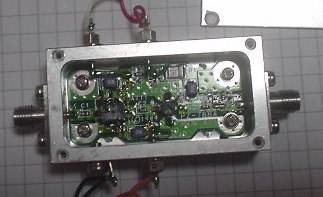

こんな中身だが、ＡＴＴの部分を利用して組み込むつもり。

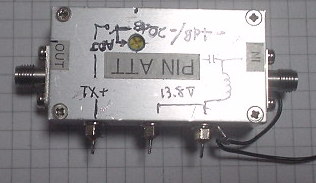

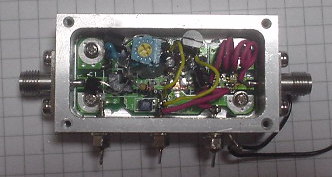

こんな感じである。ちょっと狭かったが何とか押し込んだ。



これを使って、アンプ部を組み込んだ。

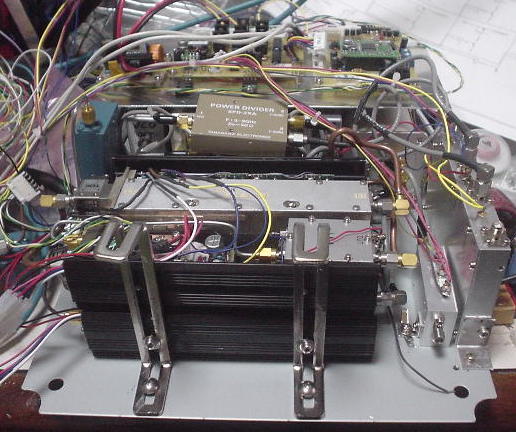

２．４ＧＨｚと５，７ＧＨｚのアンプを載せたところ。

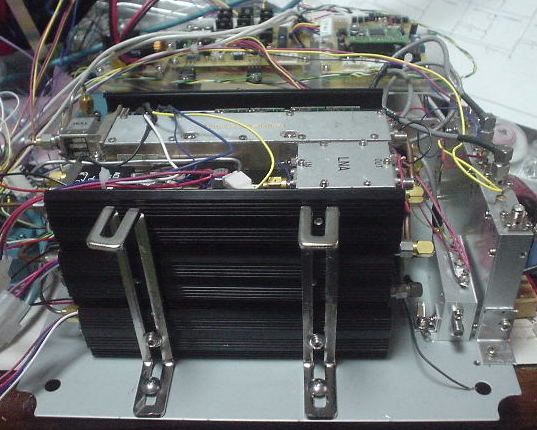

さらに１０ＧＨｚのアンプを載せたところ。
