・ＣＰＵの製作

２０１２年８月某日

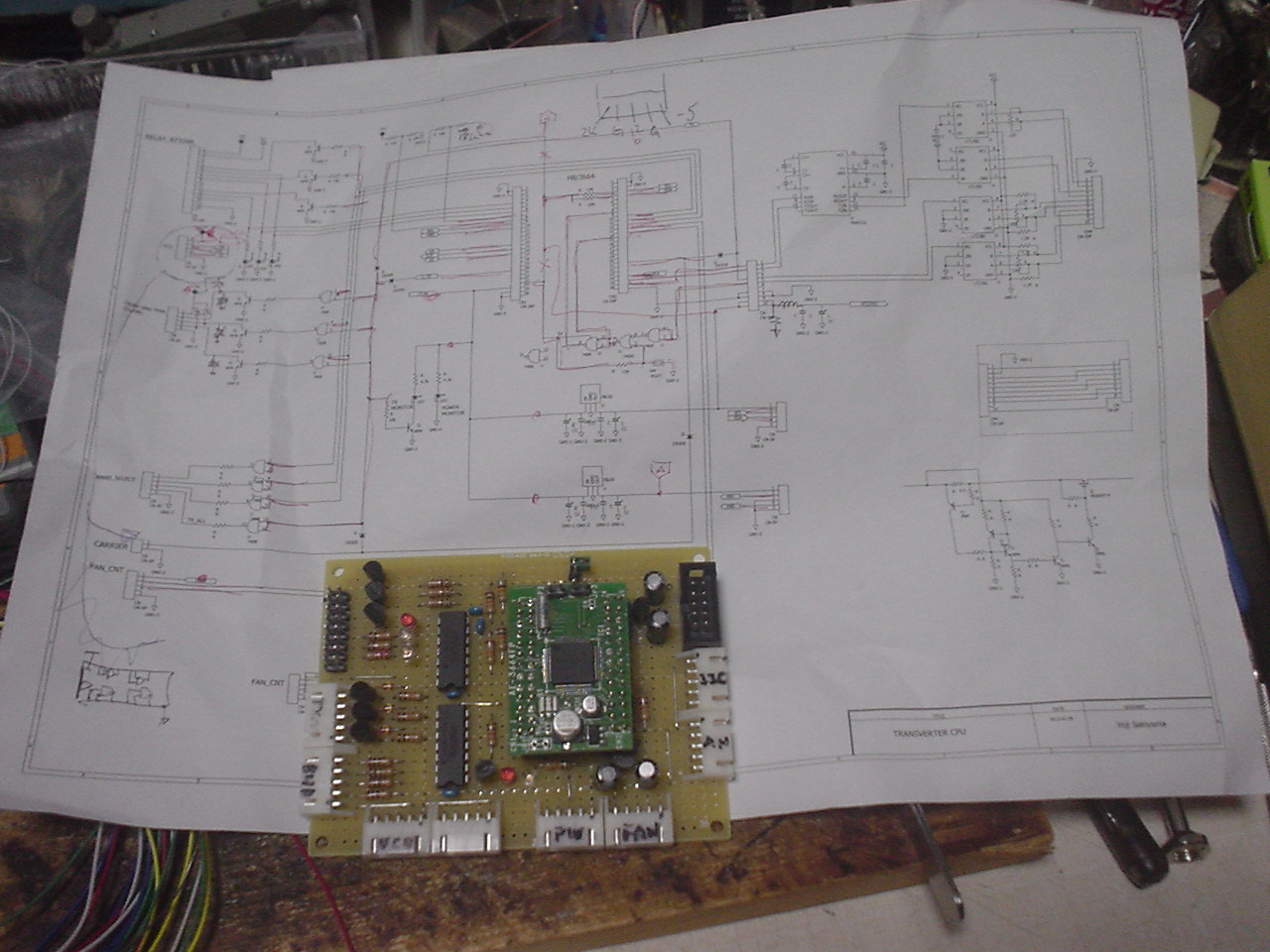

　・ようやくトランスバータをコントロールするＣＰＵボードが完成した。親機からの信号とデータを受け取ってトランスバータを制御する。
　ＣＰＵはＡＫＩ−Ｈ８／３６６４Ｎを使った。ソフトはこれからである。

８月某日

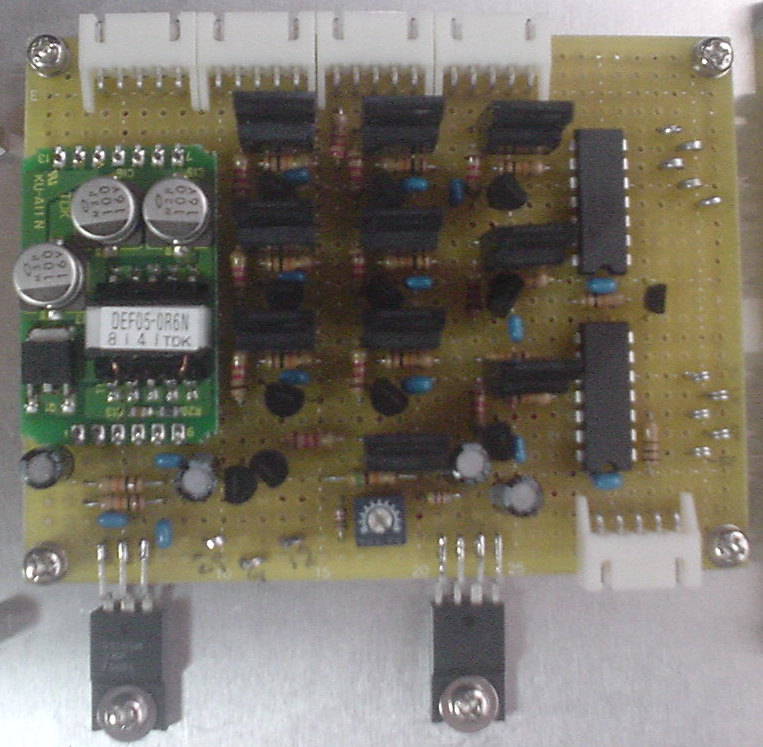

　・電源コントロールボードができた。




−５Ｖの電源と１３Ｖの切り替え回路だ。バンド切り替えと送信／受信切り替えなどを取り付けるとなんだかごちゃごちゃしてしまった。
切り替えスイッチはハイサイドスイッチとしてＦＥＴで構成した。ＯＮ抵抗が小さく、電流がそこそこ流れて安いものを選んだら大きさが大きかった。
大きいのでユニバーサル基板に組んだのでこのような大きさになった。

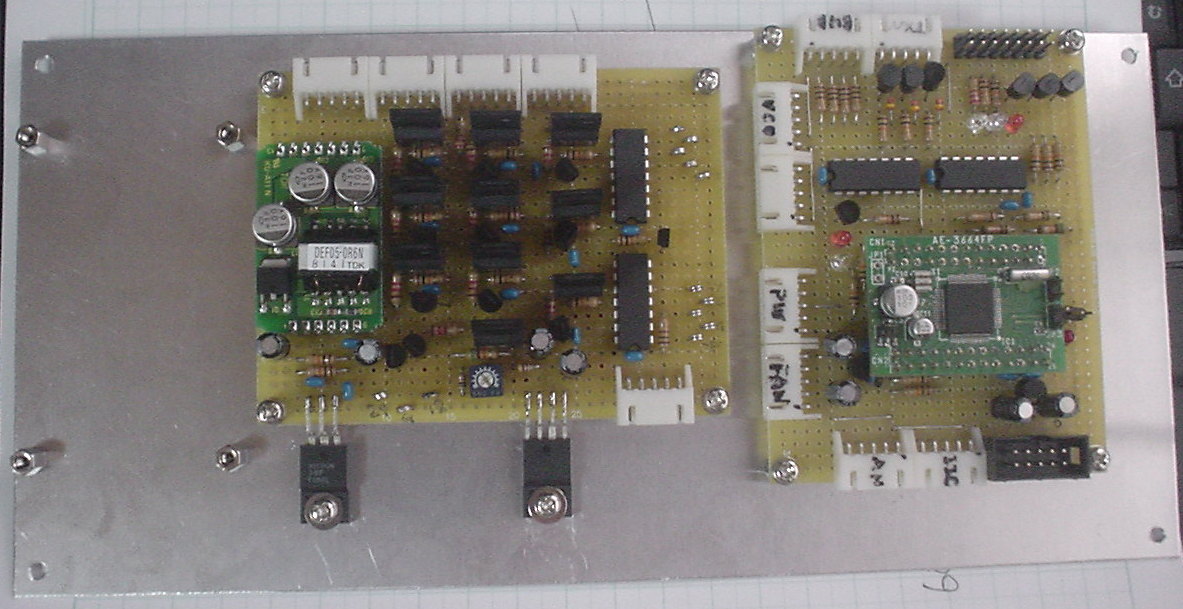

ＣＰＵ基板と並べて装着してみた。
