４月某日

アンテナの製作に取りかかった。

熊野谿さん紹介の２バンドアンテナを昨年のハムフェアで見てこれにしようと思っていたので２バンドアンテナです。
熊野谿さんがCQ誌に紹介したリンクで図面を入手。

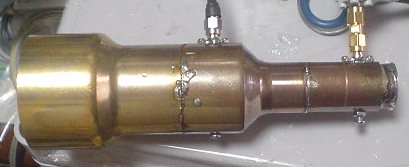

図面のようにアルミのくりぬきは出来ないので、熊野谿さんと同様に水道用銅パイプの継ぎ手で構成した。



５GHｚ側が図面どおりでは調整できなかった。内径が違うせいかなぁ・・・。給電エレメント（棒）を調整しても全然リターンロスが減らない。
しようが無いので、１０Gと同じように反対側から調整ネジを入れて調整するとうまくいった。（こんなんで良い？？）

これをCSのパラボラへ取り付ける訳だが・・・・。先端がちょっと太くてこのままでは取り付かない。取り付け部を削らねば・・・・。

４月某日

取り付け部を削って取り付くようになった。（写真を忘れた！）

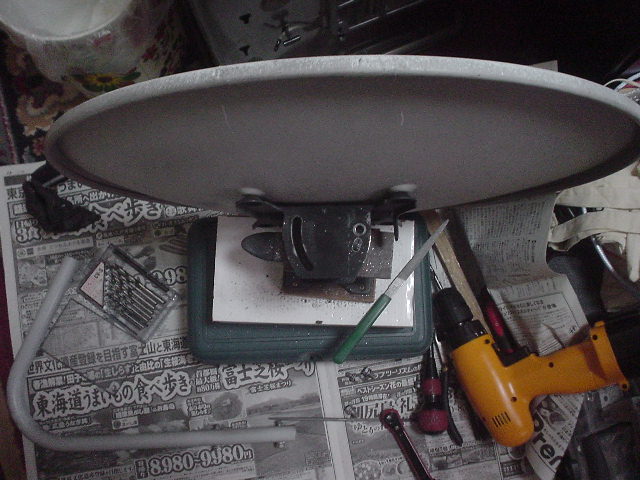

ＣＳのジャンクパラボラだが、ビームを水平にするにはそのままでは出来ない。パラボラをうんと下へむけるか、逆さにしてうんと上へ向けるしかない。
上へ向けることにした。いずれにしても取り付けを加工しなければならない。
ショボイ工具しかないのでハンドパワーでこなす。　(@_@)

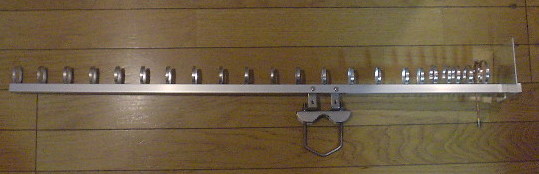

２．４ＧＨｚはループ八木にしてみた。


こんなので大丈夫かなぁ・・・。
