・２．４GHｚトランスバータの製作
以前ＬＯを製作したので、今度はトランスバータ部だ。
まず、２．４ＧＨｚを作る。

・ＬＯと同様なケースに収めるため、大きさは同じになる。
　回路を考えつつパターンを考えつつ、大きさを考えて納めた。
　頭の中では動作している（脳内シミュレーション？？）。
　回路シミュレータはよう使えんし・・・。
　作ってみて没になるかもしれないが、とにかく作らないことには先に進まない。

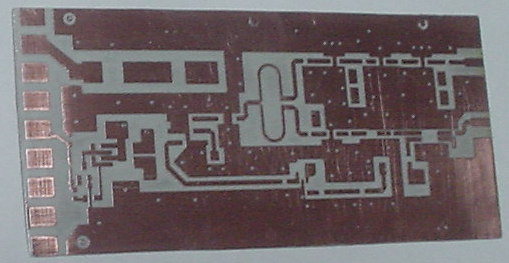

　とりあえずパターンの写真。正面から移すと照明が反射して見づらいので斜めから。

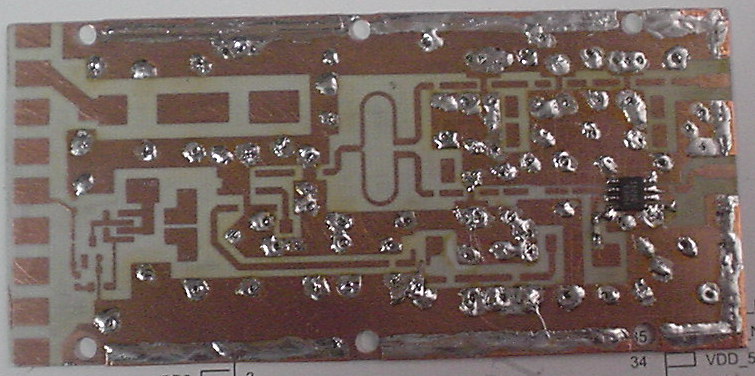

・穴をあけて、なんちゃってスルーホールを付けて、部品を２，３載せたところで写真を
　取り忘れたのに気づき、１枚写した。

５月某日
・とりあえず製作してテストした。
　頭の中では動作していたが、実際は・・・・・
　２．４GHｚ出力最終段にＧＡＬＩ−８４を使って電源を５Ｖにしていたが、動作しなかった。
　どうやら６Ｖ弱の電圧が必要なようだ、データシートどおりに１２Ｖ電源へ変更する。
　１２Ｖ＋バイアス抵抗６２Ωとなる。
・変更後バラックでテストすると、約５０ｍＷほど出た。調整すればもう少し出るかな？
　と言うことでケースへ組み込む。

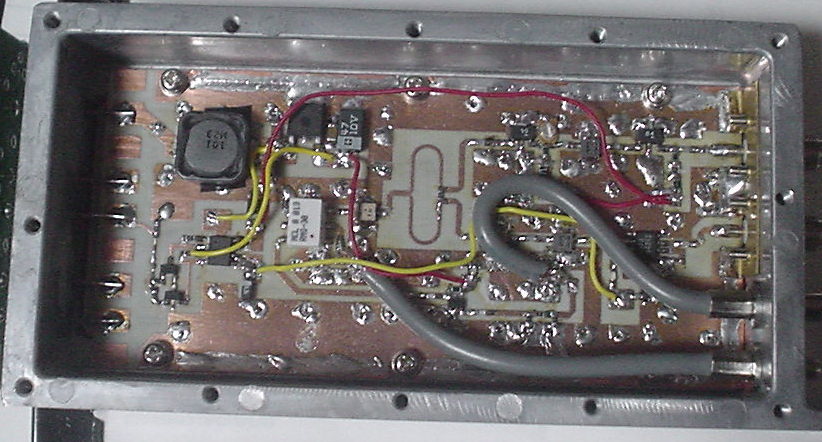

・ケースへ組み込んだところ

５月某日
・ケースへ組み込んだ時に電源まわりを正規の配線にしようとして間違いに気づいた。ＧＡＬＩ−８４を１２Ｖ動作にしたので、送受切り替え信号で１２Ｖを切り替え無ければならない。もともと５Ｖで切り替えるつもりだったので、これを１２Ｖに変更した。このためＧＡＬＩ−８４をドライブするＧＡＬＩ−３９も１２Ｖ駆動としなければならない。５Ｖだとバイアス抵抗が５０Ωでちょうど良かったが、１２Ｖだと２２０Ωとなる。手持ちのチップ抵抗になかったので２７０Ωを付けてみた。
・組み込んでパワーを測ったら３０ｍＷくらいだ。ちょっと減ったぞ。後で調整かな。

・５月某日
・受信感度を調べてみた。親機に何を使うかでも変わるようだが、Ｃ６０１をつないで、ＳＳＧから信号を入れてみると。-11８ｄＢｍでスケルチが開く。もう少し良くならないかなぁと尾ヒレを付けてみたら−１２０ｄＢｍでスケルチが開くようになった。

・送信側も尾ヒレを付けたら７０ｍＷくらい出るようになったが、スプリアスも増えるので、そこそこに調整すると、やっぱり３０ｍＷだった。
　こんなもん（？）。
・とりあえず２ＧＨｚから２０ＧＨｚまでを見てみた。フィルタ無しでこのくらいのスプリアスである。
　フィルタを入れるとなんとかなる（かな？）。
