・１０GHｚトランスバータの製作
ようやくケースを見つけて１０ＧＨｚトランスバータを製作した。
それと１０ＧＨｚのアンプも製作した

・２０１２年８月某日

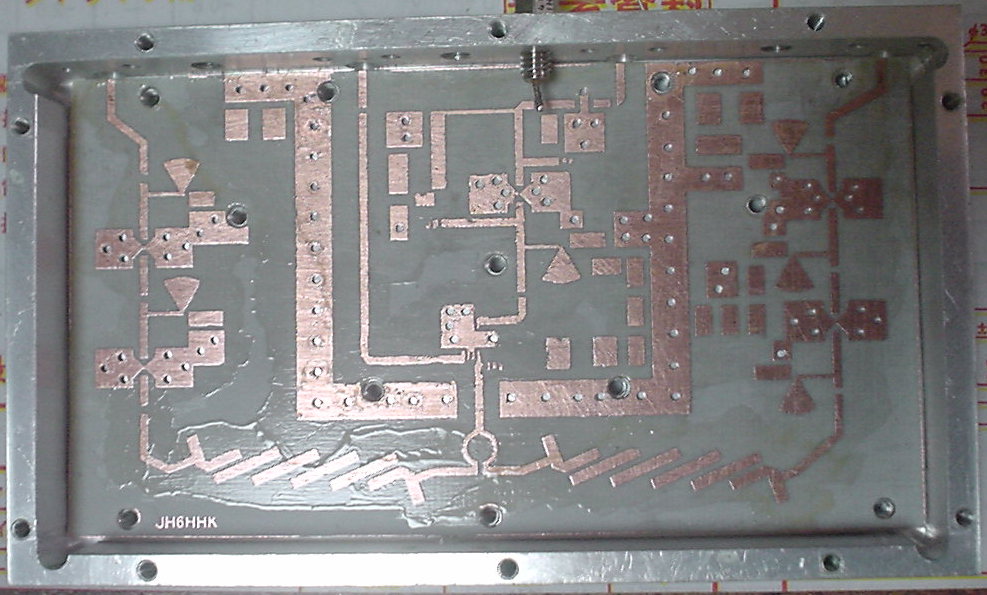

とりあえず基板を作りケースへ収めてみた。
しかし、これは失敗であった。
ＬＯのレベル不足で１０ＧＨｚ用ＤＢＭをドライブできない。

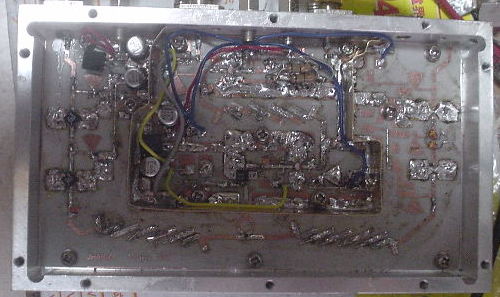

・再度ＬＯ部分を作り直した。
って部品付いているじゃんって？。　そう、うまく動作してから撮影したので・・・。

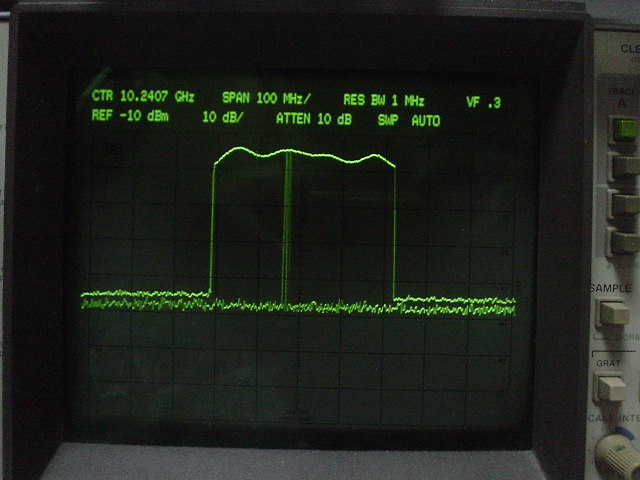

・ＩＦに−１０ｄＢｍ入れると、この位の出力になる。ちょっと少ないかなぁ。



・次にアンプを製作した。


出力は・・・。やっぱ少ないのでトランスバータへ入れるＩＦを０ｄＢｍとすると、１０．２４０で２Ｗ出た。

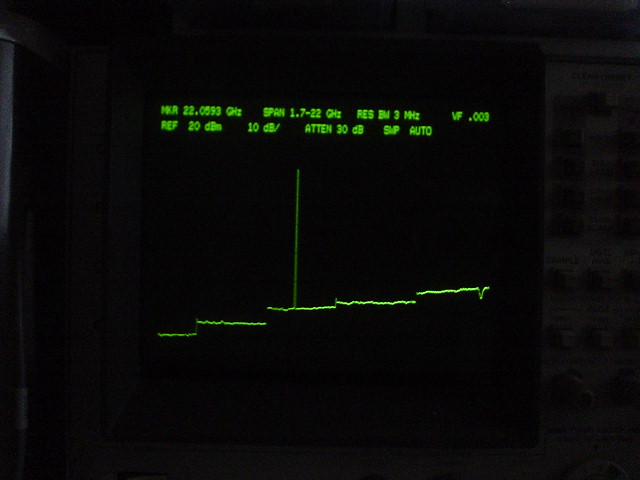

２２ＧＨｚまでのスプリアスはご覧のとおり。アイソレータの効果?。

・アンプ用電源レギュレータを製作した。

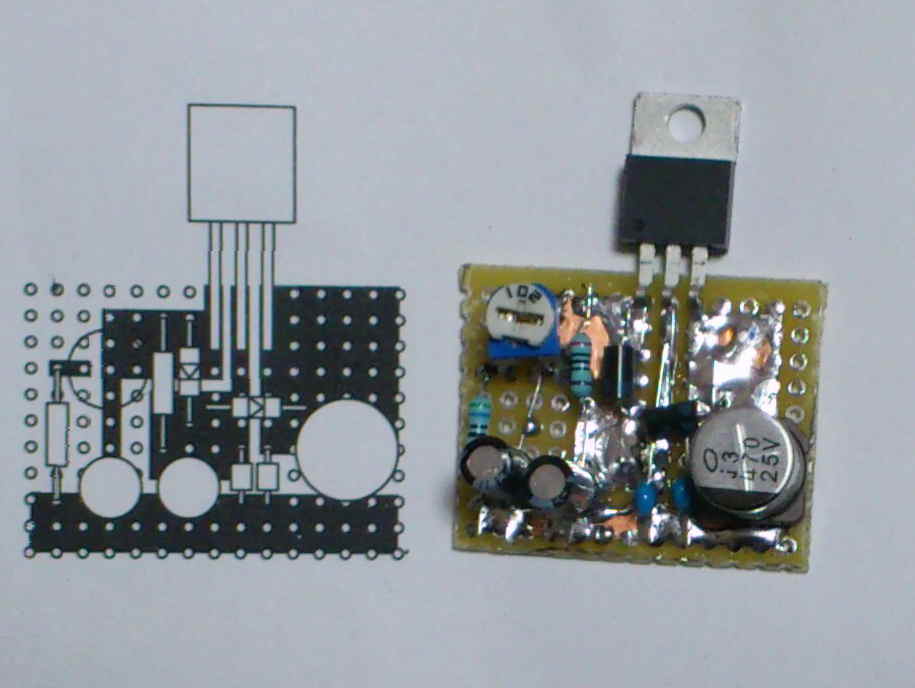

プリント基板ではなく、ユニバーサル基板で製作。

・アンプユニットの製作

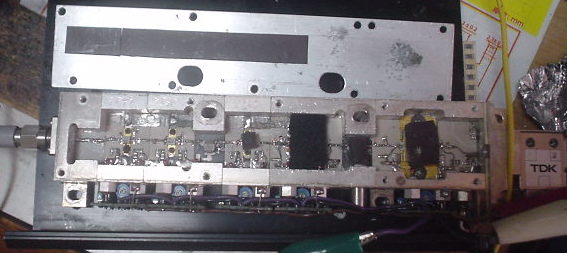

　アンプを放熱フィンへ取り付け、ＬＮＡも組み込んだ。
　この後フィンの温度センサも付ける予定。
