HANTEK hack get 200MHz
ＤＳＯ５０７２Ｐを２００ＭＨｚに改造する。
ＩＷＡＴＳＵのＤＳ−７８１０が調子悪くなってきた。ツマミのほとんどが接触不良になってきた。レンジ調整で右回しで波形を大きくするのだが、小さくなったり、トリガメニューで右回しで左にいったり。接点復活剤を付けてしのいで来たが、思ったように動作しなくなってきてイライラがつのってきて、とうとうＨＡＮＴＥＫのオシロＤＳＯ５０７２Ｐをオクでポチってしまった。
まあ、安いのでそれなりではあるが、今のよりましかな、などと思いながら入手した。
さて、入手の決断にいたったのはこのオシロ２００ＭＨｚへ改造できるとあったからだ。
オシロが届いたので早速改造だ。使うまえにいきなりとは・・・、なんだかなぁ。
改造手順はネットで検索するといろいろあるので、あえてここでは書かないが、一つだけ気になったことがある。
改造手順で最後にコンデンサー（４７ｐＦ）を外すとある。自分もそのまま外したのだが、外した効果がどうあるのか、周波数特性がどうなるのか、データが無いのでさっぱり分からない。コンデンサーを外すのだから、周波数特性はよくなる方向だと想像はできるが、はたしてどのようになるのか気になりだした。
では、特性を採って見よう。

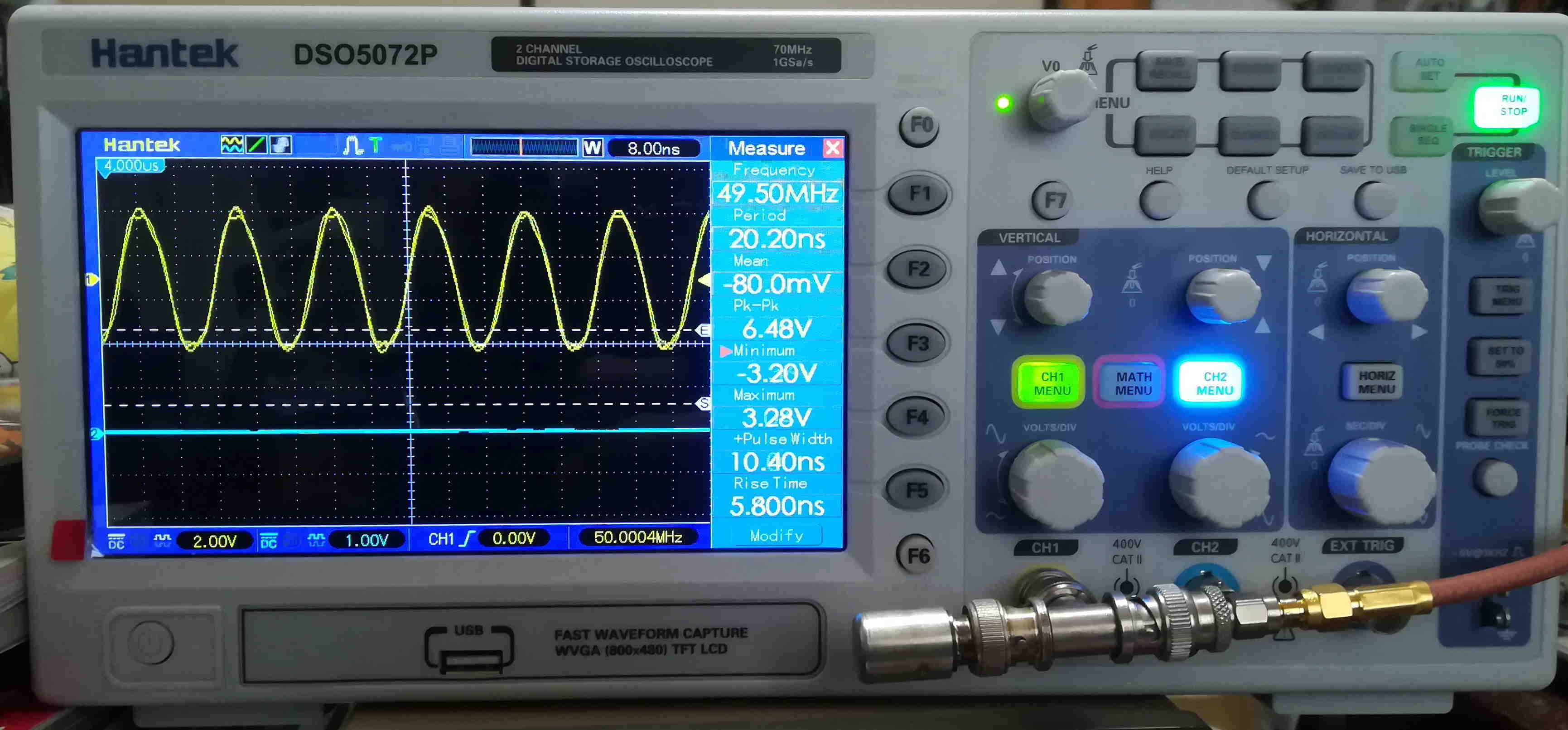

ＳＳＧの信号０ｄＢｍを５０Ωで終端してオシロのＢＮＣへ直接接続してデータを採ってみた。
結果をエクセルでグラフにしたが、な、なんとこれオシロ？？といような特性である。
何が変かというと５０ＭＨｚを超えると波形が大きくなるのである。通常は波形というか振幅のＰ−Ｐ電圧は小さくなっていって約３０％小さくなった周波数を周波数特性としてるはずだが、どうして大きくなるのだろう。
取り敢えずグラフを見ていただこう。

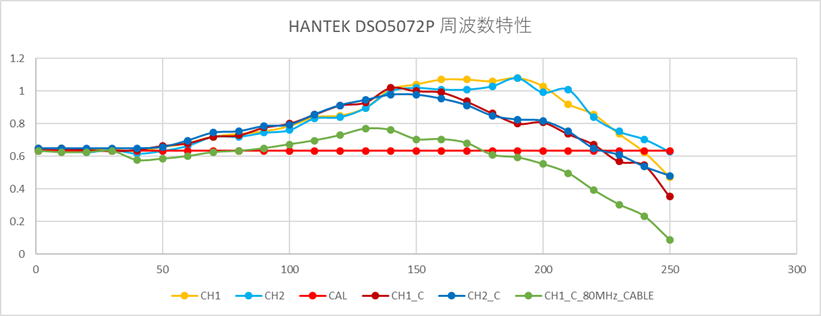

ＣＨ１とＣＨ２がコンデンサを取った特性である。１９０ＭＨｚあたりにピークがある。赤い直線が計算値だが、１．７倍程に大きく表示される。これでは測定器とはちょっと・・・。
波形をみるオモチャと思えば・・・・、いや、オモチャにしては高いぞ・・・。コンデンサーを取ったせいかなぁ？
では、気を取り直してコンデンサーを付け直してデータを採ったのがＣＨ１＿ＣとＣＨ２＿Ｃである。むむ、１５０ＭＨｚあたりまで変わらない。が、そこから上の周波数で小さくなった。とは言え１５０ＭＨｚあたりで１．６倍くらいになる。
どうしてこのような形状になっているのか、何かの補正か？ ん、補正！ そうか補正だ！ 付属のプローブケーブルを補正しているのかもしれない。
付属のプローブは８０ＭＨｚのシールが貼ってある。これで特性を取ったのがＣＨ１＿Ｃ＿８０ＭＨｚ＿ＣＡＢＬＥの線（黄緑）である。やっぱり！。これだと１３０ＭＨｚに盛り上がりがあるが、２００ＭＨｚまでほぼフラットだ。
えっ！これって、付属の８０ＭＨｚプローブで２００ＭＨｚまで測定しろってこと！？。でもそうなるなあ。
試しにＩＷＡＴＳＵの１００ＭＨｚケーブルでデータを採ると・・・当たり前だが、本体の特性どおりになった。やれやれ他社の正しい（？）ケーブルは不要ってことだ。
たしかに他社のプローブなどいろいろ持っている人は少ないかも、そういう人はＴｅｋの立派なオシロを持っているに違いない。
結論：ＨＡＮＴＥＫ ＤＳＯ５０７２Ｐは付属のプローブを使って内部のコンデンサーは取らずに、そのまま２００ＭＨｚまで測定できる。他のプローブは使えない。
となりました。自分のだけかもしれないが、気になる人は周波数特性を測定した方が良いでしょう。
グラフのデータが波打っているのはＲｅａｌＴｉｍｅサンプリングなので、波形のピークをうまくサンプリングできずにふらつくから、電圧の読み取り値がふらつくため。

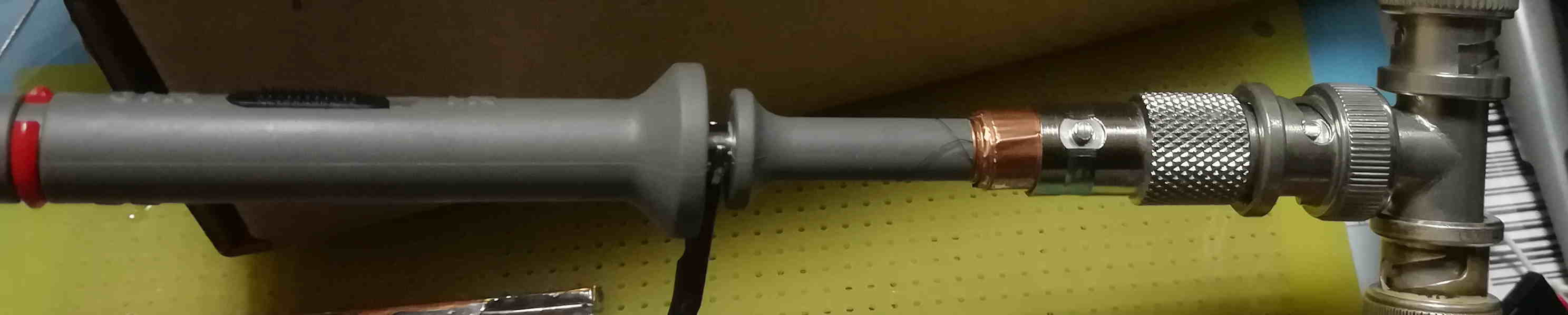

当然アースクリップの影響を避けるため、プローブのフックは外して、アース端子に銅箔を巻いて同軸構造で接続している。
ＲｅａｌＴｉｍｅサンプルでデータのピークがうまく取れないのは２００ＭＨｚに対して１ＧＳ／ｓだから１サイクル５ポイントしか取れない。
等価サンプリングだと２５ＧＳ／ｓと説明書にあったので、等価サンプリングにしてみた。
なっ！ なんじゃこりゃ！！
もとの波形（ＲｅａｌＴｉｍｅサンプリング）

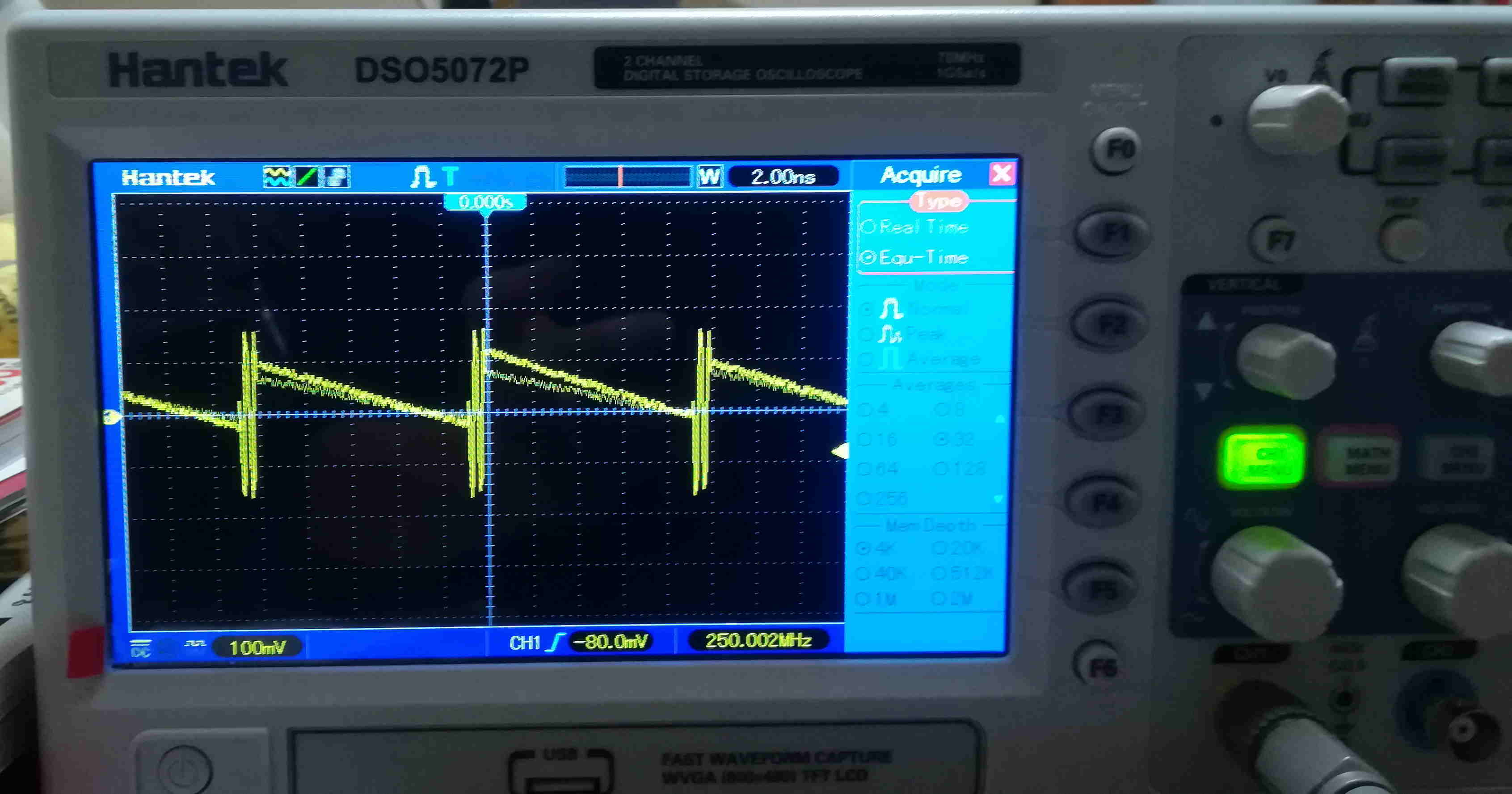

等価サンプリングに切り替え
はあっ！ でしょ！
どうやったらこんな波形になるの？
分からん。これでは使えないではないか！
それとも何か設定がおかしい？
だれか教えて〜。
２００ＭＨｚプローブ
オシロをポチったあとですぐに２００ＭＨｚプローブもポチってしまった。上記測定結果が出てから考えればよかったのかもしれないが・・・・。早まったかなぁ。
まあ、それは特性を測ってみて考えよう・・・・。期待薄だが・・・
もう面倒なのでＣＨ１だけ測定した。

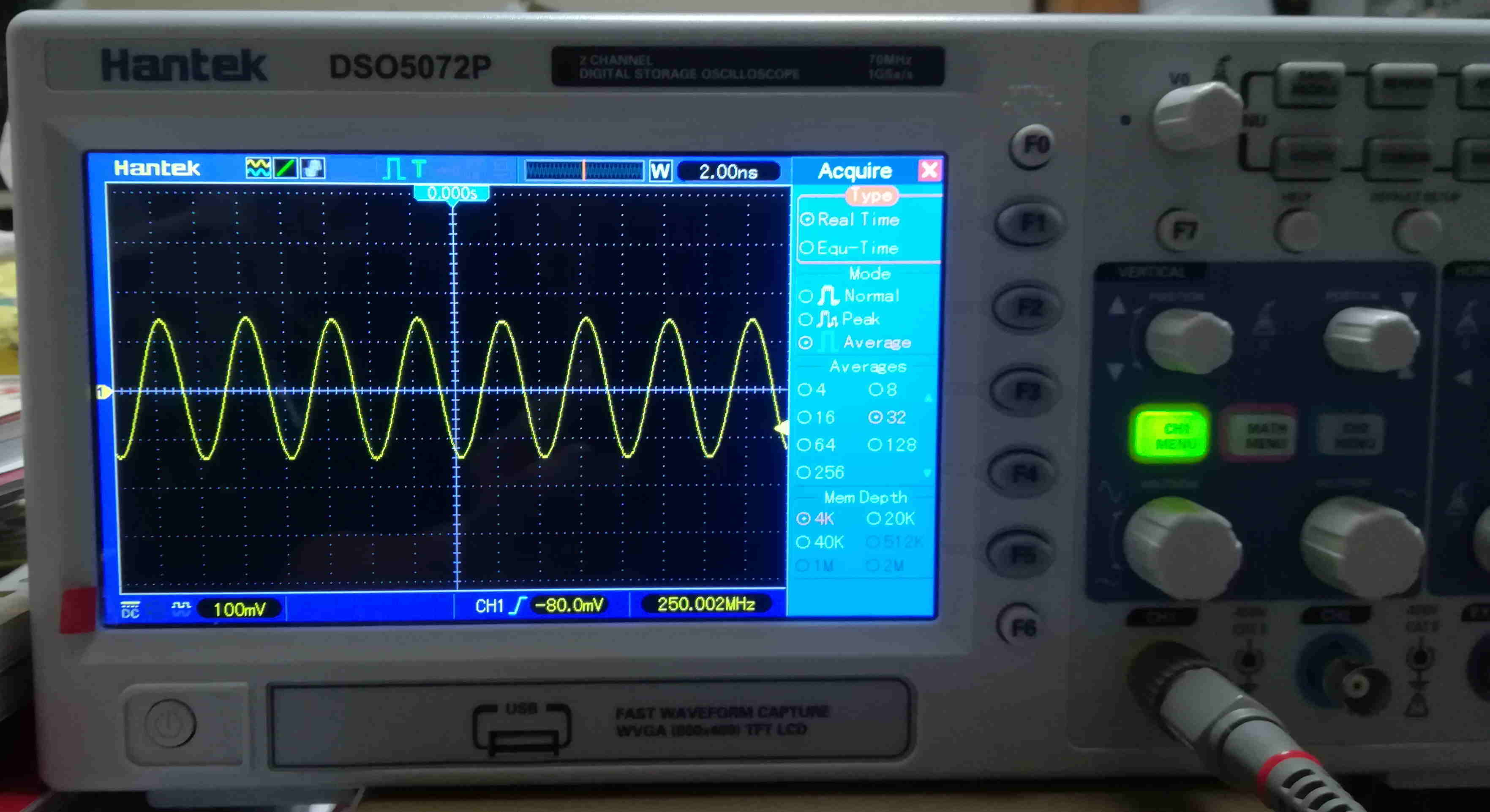

等価サンプリングが無いのでアベレージで採ってみた。回数は３２に設定。
ＣＡＬは計算値、ＣＨ１＿Ｃ、ＣＨ１＿Ｃ＿８０ＭＨｚ＿ＣＡＢＬＥは前回値データ。ＣＨ１＿Ｃ＿３２は３２回アベレージングデータ。同様に＿３２を付けたのがアベレージングデータである。
黄緑のＣＨ１＿Ｃ＿２００ＭＨｚ＿ＣＡＢＬＥ＿３２が２００ＭＨｚプローブデータである。７０ＭＨｚと１６０ＭＨｚに盛り上がりがある。共振しているのかもしれない。やっぱり思ったとおり良くない。やっぱりよさげなのは８０ＭＨｚの付属プローブとなった。ついでにＩＷＡＴＳＵ付属の１００ＭＨｚケーブルもデータを採ってみた。１０ＭＨｚ、３０ＭＨｚに盛り上がりというか波打っている。やはり使えそうにない。
以上のようにやっぱりというか付属のプローブを使うべきとなった。
（補足：当然ですが、プローブを使う前に矩形波でプローブのトリマコンデンサを校正しています。）
ＩＷＡＴＳＵ
ではＩＷＡＴＳＵの１００ＭＨｚプローブが波打っているのが気になるのでＩＷＡＴＳＵのオシロのデータを採ってみた。

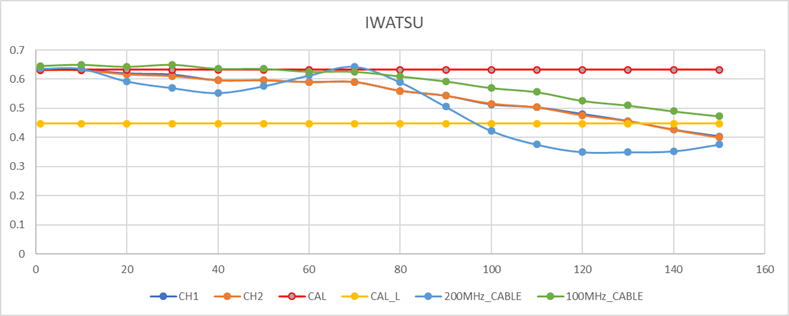

赤のＣＡＬが計算値、ＣＨ１，ＣＨ２が本体の特性（プローブ無し）。水色が２００ＭＨｚプローブだが、同様に７０ＭＨｚが盛り上がる、やはり共振であろう。
では付属のＩＷＡＴＳＵプローブは、波打ちも無くすばらしい特性である。
う〜ん、やっぱり一流メーカですな。価格相応ということですね。ＨＡＮＴＥＫは趣味で使うなら無問題でしょうが、プロが使うようなしろものでは無いですなぁ。（当たり前）
まぁ、分かってて買ったのですが、機能が良いのでつい性能も期待してしまいます。
あっ、ここまで書いて思い出したことがある。なにかの記事、あるいはネットで、オシロのプローブは付属ものを使用しないとオシロの能力を発揮しないとあったような・・・・。
